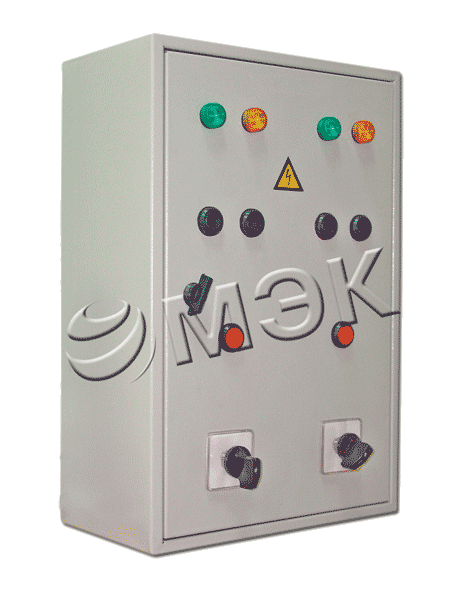

Ящик управления серии Я5000

Ящики управления серии Я 5000 предназначены для управления асинхронными двигателями с короткозамкнутым ротором мощностью до 75 кВт длительного режима работы (пуск электродвигателя и отключение вращающегося электродвигателя), а также для кратковременного и повторно-кратковременного режимов работы.

Конструкция ящика управления

Ящики управления серии Я 5000 представляют собой сваренную металлоконструкцию корпуса с дверью на петлях, фиксируемой замком, обеспечивающим степень защиты IР41. В соответствии с заказом возможно изготовление ящиков в уплотненном исполнении со степенью защиты IP54 (ящик управления РУСМ5000).

Аппаратура устанавливается в ящике управления на специальную панель и на дверь с внутренней стороны. Для ввода внешних проводников предусмотрены универсальные устройства на днище и крыше ящика управления, рассчитанные на ввод проводников в ящик любым способом.

Варианты исполнения ящика управления

Ящики управления различаются по наличию или отсутствию реверса управляемого двигателя, количеству управляемых двигателей и по набору электроаппаратуры в зависимости от мощности управляемых двигателей.

Структура условного обозначения ящика управления

Я 5XYY-ZZ-K-L УХЛ4

Я	Ящик управления
5	Управление асинхронным двигателями с короткозамкнутым ротором
X	Группа в классе : 1 - управление нереверсивным двигателем; 2 - управление реверсивным двигателем;
YY	Порядковый номер разработки: первая цифра: 1 - ящик управления с одним автоматическим выключателем на каждый фидер; 2 - ящик управления с одним автоматическим выключателем на два фидера; 3 - ящик управления без автоматического выключателя; 4 - ящик управления с промежуточным реле; вторая цифра: 0-3 - однофидерные; 4-5 - двухфидерные;
ZZ	Исполнение по току
K	Исполнение по напряжению главной цепи: 7 - 380 В;
L	Исполнение по напряжению вспомогательной цепи: 3 - 110 В; 4 - 220 В; 7 - 380 В;
УХЛ4	Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе: “Ящик управления Я 5124-3674 УХЛ4” - нереверсивный двухфидерный ящик управления с одним выключателем на два фидера (номинальный ток 40 А; исполнение по напряжению главной цепи - 380 В и по вспомогательной - 220 В).
