Щиты осветительные серии ОЩВ и УОЩВ

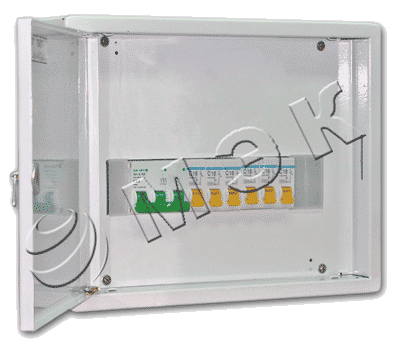

Щиты осветительные серии ОЩВ и УОЩВ предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц и напряжением 380/220В в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (не более 6 в час) оперативных включений и отключений. Щиты ОЩВ и УОЩВ представляют собой металлоконструкцию из гнутых стальных профилей, внутри которого расположена аппаратура электрических цепей. Доступ в щиток обеспечен со стороны фасада через дверцу. Ввод питающих и вывод отходящих линий осуществляется снизу и сверху. Исполнение щитов навесное или утопленное.
Основные технические характеристики ОЩВ и УОЩВ

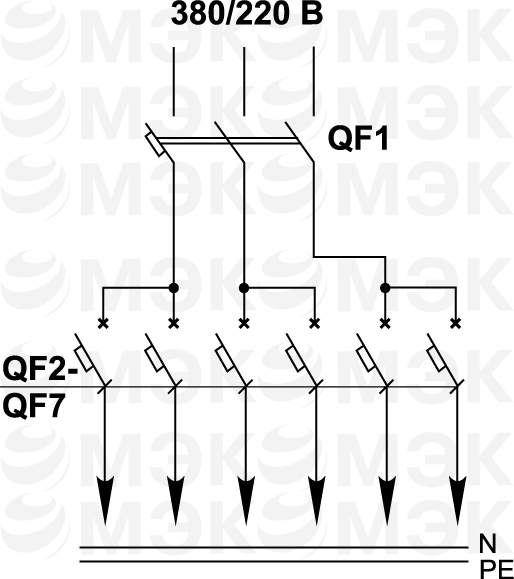

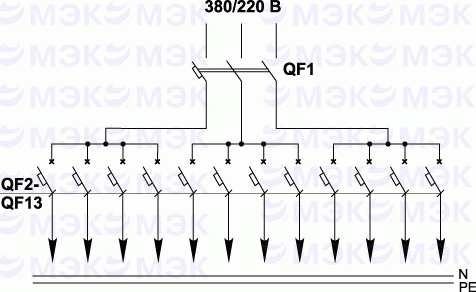

| Тип щита | Номинальный ток вводного автомата, А | Количество автоматических выключателей отходящих линий | Исполнение щитка по способу монтажа | Степень защиты по ГОСТ 14254-96 | |
| навесное | утопленное | ||||
| ОЩВ -6 УХЛ4 | до 63 | 6 | + | IP31 | |
| УОЩВ -6 УХЛ4 | до 63 | 6 | + | IP31 | |
| ОЩВ -12 УХЛ4 | до 100 | 12 | + | IP31 | |
| УОЩВ -12 УХЛ4 | до 100 | 12 | + | IP31 | |

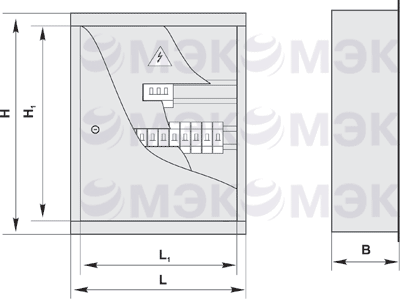

Габаритные размеры
| Тип щита | Габаритные размеры, мм |
 |
||||
| H | H1 | L | L1 | B | ||
| ОЩВ -6 УХЛ4 | 200 | 280 | 90 | |||
| УОЩВ -6 УХЛ4 | 203 | 200 | 283 | 280 | 90 | |
| ОЩВ -12 УХЛ4 | 370 | 310 | 95 | |||
| УОЩВ -12 УХЛ4 | 373 | 370 | 313 | 310 | 100 | |
Условия эксплуатации щитов ОЩВ и УОЩВ
Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м. Температура окружающей среды от +10С до +400С при относительной влажности не более 60% при температуре +20°С. Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих Место установки ОЩВ (УОЩВ) - защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски. Рабочее положение в пространстве - вертикальное.
Структура условного обозначения щитов осветительных
Комплектность поставки ОЩВ и УОЩВ
| 1. | Щит осветительный ОЩВ(УОЩВ), шт. | 1 |
| 2. | Ключи | к каждому замку |
| 3. | Паспорт, шт. | 1 |
| 4. | Руководство по эксплуатации, шт. | 1 |
Использование ОЩВ, как залог безопасности
Начнем, пожалуй, с того, что ОЩВ, это только одна из многочисленных групп осветительных щитков, которая в свою очередь делится на несколько моделей. Запомнить их все трудно, да, это и не требуется. Главное знать, что ОЩВ предназначены для распределения электрического тока внутри осветительных цепей. Для других целей это оборудование не применяется, так как оно соответствует стандартам безопасности в узкопрофильном направлении и неправильное использование щитка осветительного неизбежно приведет к серьезным последствиям. В задачи осветительного щитка входит так же защита подсоединенной к нему электросети от перегрузок и коротких замыканий. ОЩВ имеют свои ГОСТы, но все чаще производятся по техническим условиям, что не очень хорошо в плане безопасности.
Опосредованная техническая характеристика ОЩВ
Поскольку разбирать каждую модель ОЩВ очень долго, можно сказать, что главным элементом всей конструкции является автоматический выключатель, у которого главный элемент – расцепитель. В зависимости от чувствительности этой детали будет в значительной мере варьироваться сфера применения самого ОЩВ. Номинальные токи срабатывания заранее указываются в спецификациях заказываемого оборудования, в дальнейшем их можно изменить, но для этого придется нарушить заводскую конфигурацию ОЩВ. Что из себя представляет ОЩВ на первый взгляд? Это сравнительно небольшой стальной ящик, в котором расположены модульные автоматические выключатели, по числу подсоединенных к каждому отдельно взятому ОЩВ групповых линий. Щиток монтируется в стену, либо навешивается на нее. Технология проста, но эффективна, а это главное! На лицевой дверце осветительного щитка обычно расположена оперативная панель, все внутренние аппараты щитка спрятаны под фальшпанель, которая может быть опломбирована. Делается это для защиты от посторонних, а так же для сохранения токоведущих частей вне доступа, так как случайное касание внутренних элементов ОЩВ находящихся под напряжением нередко приводит к тяжелому вреду здоровью. Дополнительные особенности ОЩВ. Весьма многообразно, маркировка типоисполнения ОЩВ, зависит от количества отходящих электролиний, а следовательно количества расположенных внутри автоматических выключателей. Зачастую они задействованы не все. Это нормально, но дополнительно встраивать в ОЩВ автоматические выключатели при исчерпании установленного лимита строго запрещается!
