Шкаф учёта ШУ

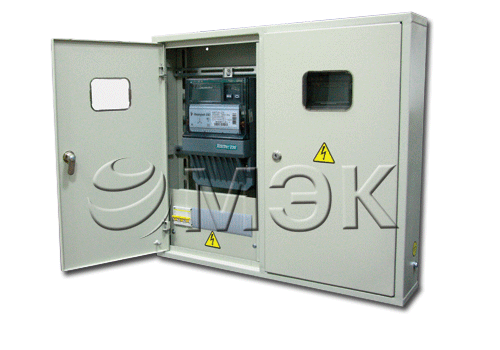

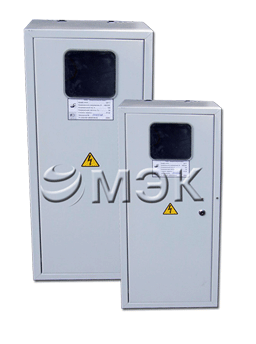

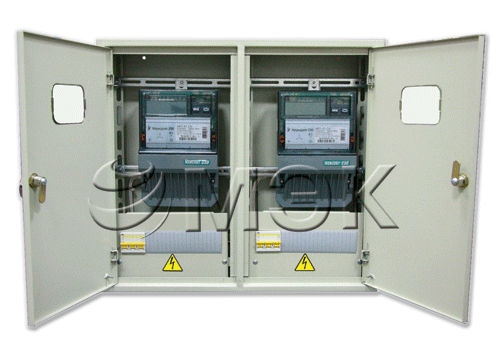

Шкаф учетаШкафы учета ШУ 1 и ШУ 2 предназначены для подключения прямоточных счетчиков до 100 А, а шкафы ШУ 1/Т и ШУ 2/Т - для подключения счетчиков трансформаторного включения. Благодаря конструкции на перфорированных профилях в шкафах учета позможна установка различных типов счетчиков и отключающих аппаратов. Степень защиты шкафов учета - 1Р31. Общий вид шкафов ШУ и их габаритные размеры приведены на рис.17,2. По желанию заказчиков в этих шкафах учета устанавливаются также однофазные счетчики и отключающие аппараты. Данные металлоконструкции используются также для изготовления учетно-распределительных шкафов, идущих по разовым заказам (при однофазном или трехфазном вводе), в том числе для изготовления УЭРМ-0-33, УЭРМ-0-34, ИВРУ-НП.

Конструкция ШУ

     Ящики ШУ представляют собой металлические корпуса навесного, а шкафы — напольного исполнения, внутри которых размещается аппарат электрических цепей.

Условия эксплуатации шкафов учета ШУ

Шкаф учетаШкаф учетаТемпература окружающего воздуха от -25 до + 40 °С, высота над уровнем моря не более 1000 м, окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.

Структура условного обозначения ШУ

Я(Ш) У 8XXX-YYYY УХЛ4
Я(Ш) Ящик (шкаф)
У Учета
8XXX Тип
YYYY Типовой индекс
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Комплектность поставки шкафов учета ШУ

* По требованию заказчика количество паспортов, инструкций и ключей к шкафу ШУ может быть изменено.

1. Шкаф учета ШУ , шт. 1
2. Ключи к каждому замку
3. Паспорт, шт. 1
4. Руководство по эксплуатации, шт. 1
