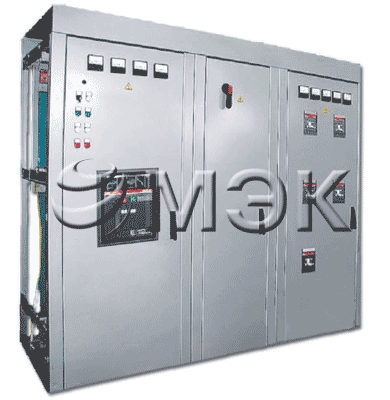

ЩО-70(90) - Щит одностороннего обслуживания

ЩО-70(90) - Щит одностороннего обслуживанияПанели распределительных щитов серии ЩО 70 и ЩО 91 предназначены для комплектования щитов приема и распределения электроэнергии, а также служат для защиты от перегрузок и токов короткого замыкания в трехфазных электрических сетях с глухозаземленной нейтралью напряжением 380/220 В переменного тока и частотой 50 Гц.

      По назначению панели ЩО - 70(90) изготавливаются следующих видов:

  • вводные ЩО;
  • линейные ЩО;
  • вводно-литейные ЩО;
  • секционные ЩО;
  • с аппаратурой АВР;
  • диспетчерского управления освещения;
  • торцевые ЩО.

Технические характеристики ЩО

Номинальное напряжение, В 380 / 220
Номинальное напряжение вспомогательных цепей, В 220
Частота, Гц 50
Номинальный ток сборных шин, А 600; 1000; 1500;2000;
Ток электродинамической стойкости сборных шин, кА 30; 50
Номинальные токи панелей, А:
  • вводных
  • линейных
  • секционных

  • 400; 600; 1000; 1500; 2000
  • 100; 200; 250; 400; 600;1000
  • 400; 600; 1000; 1500;
Степень защиты по ГОСТ 14254-80:
  • с лицевой стороны
  • с остальных сторон

  • IP20
  • IP00
Габаритные размеры, мм:
  • Длина (L)
    • Вводных
    • Линейных
    • Секционных
    • Торцевых
  • Ширина (B)
  • Высота (H)


    • 800; 1000
    • 800
    • 300; 800; 1000
    • 60
  • 600
  • 2000; 2200
Климатические условия нормированные для исполнения категории размещения 4 по ГОСТ 15150-69 У

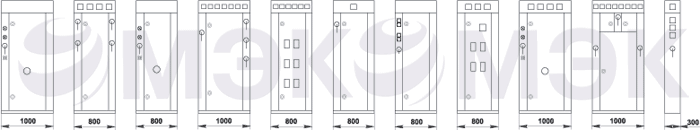

Варианты исполнения панелей ЩО


Структура условного обозначения щитов ЩО

ЩО -XX -Y -ZZ У3
ЩО Щит одностороннего обслуживания
XX Год разработки:
     70 - 1970 г.;
     91 - 1991 г.;
Y Порядковый номер разработки (только для ЩО 70) :
     1,2,3;
ZZ Номер принципиальное электрической схемы
У3 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

     Пример записи устройства при его заказе "Панель ЩО 70 - 1 - 13У3"

Комплектность поставки

1. Щит ЩО, шт. 1
2. Ключи к каждому замку
3. Паспорт, шт. 1
4. Руководство по эксплуатации, шт. 1

     По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.
