3УР - 200

Устройство учетно-распределительное 3УР -200 УХЛ4 предназначено для приема, распределения и раздельного учета электрической энергии на первых нежилых этажах жилых зданий без конкретной технологии, в сетях напряжением 380/220В, с глухозаземленной нейтралью, трехфазного переменного тока частотой 50 Гц, а также для защиты отходящих линий при перегрузках и коротких замыканиях.

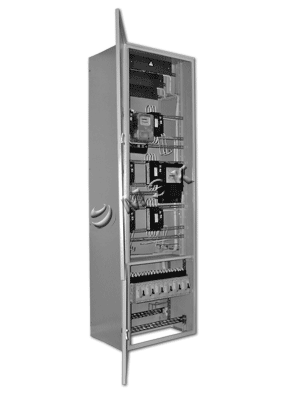

Конструкция 3УР - 200

Устройство учетно-распределительное 3УР-200 комплектуется из панели одностороннего обслуживания и представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура. Доступ в панель обеспечен со стороны фасада через дверь. Дверь верхнего отсека имеет окна для снятия показаний счетчиков, закрытые прозрачным материалом. Ввод питающих кабелей осуществляется снизу, а вывод проводов отходящих линий может осуществлятся сверху и снизу.

Основные технические характеристики устройства

Рабочее напряжение, В	380 / 220
Частота, Гц	50
Количество учетно-распределительных линий	до 6*
Степень защиты по ГОСТ 14254-80:	IP31
Климатические условия нормированные для исполнения категории размещения 4 по ГОСТ 15150-69	УХЛ

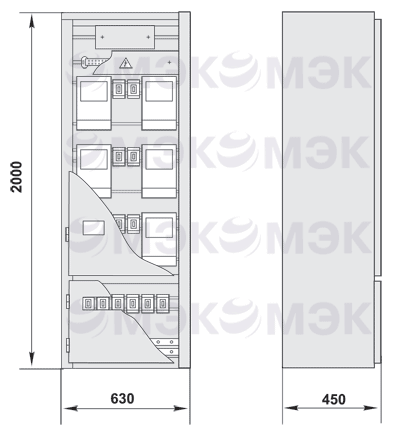

Габаритные размеры, мм: Высота (H) Длина (L) Ширина (B)	2000 630 450

*- количество учетно-распределительных линий и номинальный ток каждой линии задается проектной организацией в задании изготовителю.

Принципиальная электрическая схема

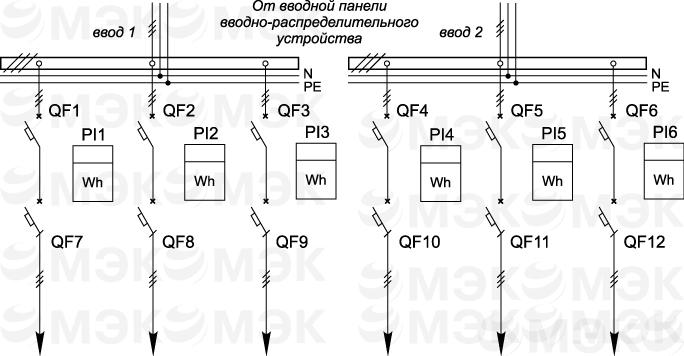

3УР 200 УХЛ4: принципиальная схема первичных соединений

Элементы на схеме

Обозначение	Наименование
PI1-PI6 QF1-QF6 QF7-QF12	Счетчик (3x фазный) Авт. выключатель (3x ф) до 100 А Авт. выключатель (3x ф) до 100 А

Условия эксплуатации 3УР - 200

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м.Температура окружающей среды от +10С до +400С при относительной влажности не более 60% при температуре +20°С. Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью. Место установки защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски. Рабочее положение в про странстве - вертикальное.

Структура условного обозначения

3УР -200 УХЛ4

3	Порядковый номер разработки
УР	Учетно-распределительное
2	Номер габарита: 2 - ширина панели 630 мм.
00	Номер принципиальное электрической схемы
УХЛ4	Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Комплектность поставки

1.	Устройство 3УР -200 , шт.	1
2.	Ключи	к каждому замку
3.	Паспорт, шт.	1
4.	Руководство по эксплуатации, шт.	1

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.
