Описание
АВБбШв 4х185 - кабель силовой бронированный с 4 алюминиевыми жилами сечением 185 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката.
АВБбШв 4х185 - является устаревшей маркировкой, по новому ГОСТ 31996-2012 обозначение (б) было исключено, конструкция и характеристики не изменились, современная маркировка: АВБШв 4*185 .
Кабель алюминиевый силовой бронированный АВБбШв 4*185 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц, с токовой нагрузкой до 321 Ампер.
Кабелем АВБбШв 4х185 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
Расшифровка маркировки АВБбШв 4x185:
А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - не имеет подушку между броней и внутренней оболочкой.
Шв - оболочка выполнена из поливинилхлорида.
4 - количество токонесущих жил.
185 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

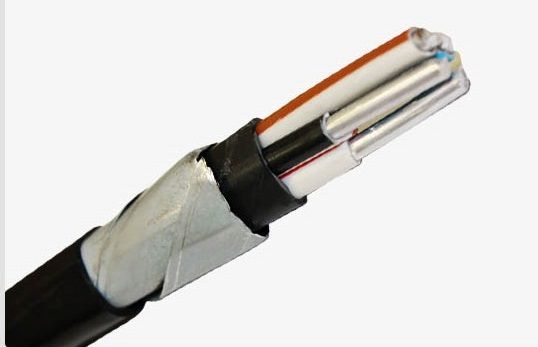

Конструкция кабеля АВБбШв 4х185:
Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.
Характеристики
|
Количество жил |
4 |
Сечение, мм2 |
185 |
Наружный диаметр, мм |
53,28 |
Относительная влажность
воздуха (при температуре до +35 °С) |
До 98 % |
Температура эксплуатации
кабеля, °С |
-50 / +50 |
Предельная длительно
допустимая рабочая температура жил, °С |
70 |
Растягивающее усилие при прокладке кабеля бронированного АВБбШв 4х185
не должно превышать, Ньютонов |
22200 |
Предельная температура
нагрева жил АВБбШв
4х185 при условии невозгорания, °С |
350 |
Минимально допустимый
радиус изгиба кабеля при монтаже, мм |
439,2 |
