Описание
Силовой гибкий медный кабель КГ 3х1,5 предназначен для соединения подвижных механизмов к электрическим сетям напряжением до 660 Вольт частотой до 400 Герц. Кабелем КГ 3х1,5 прокладывают временные линии электропитания строительных объектов, запитывают инструмент и оборудование. Кабель гибкий КГ 3х1,5 не предназначен для применения на подъемно-транспортном оборудовании.
Основными важными достоинствами кабеля являются:
- возможность использования при повышенной влажности окружающей среды, вплоть до 100%, в том числе на открытом воздухе;
- повышенная гибкость дает возможность использовать эту марку кабелей, например, на речных судах;
- возможность применять в устройствах и механизмах подверженных большим и длительным вибрациям. Повышенная стойкость конструкции кабеля, позволяет разматывать и сматывать его много раз;
- возможность применения также в различных помещениях и зданиях в зоне с умеренным климатом;
- в местах и конструкциях, где необходима большая гибкость и где кабели других марок не эффективны.

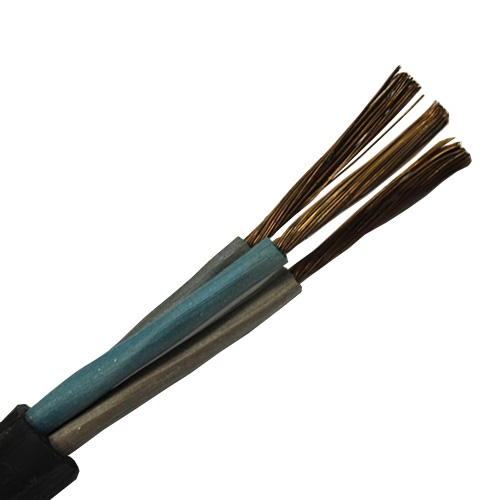

Конструкция кабеля КГ 3х1,5:
1) Жила - медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.
2) Разделительный слой – синтетическая пленка либо слой талька.
2) Изоляция – из резины изоляционной.
3) Оболочка – из резины шланговой.
Расшифровка маркировки КГ 3х1,5:
К - кабель.
Г - гибкий.
2 - количество медных многопроволочных жил.
1,5 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(0,66) - номинальное напряжение до 660 Вольт.
(0,38) - номинальное напряжение до 380 Вольт.
Характеристики
|
Количество жил |
3 |
Сечение, мм2 |
1,5 |
Номинальное напряжение,
кВ |
до 0,66
|
Наружный диаметр кабеля,
мм |
10,1 |
Допустимая токовая
нагрузка кабеля, А |
25 |
Относительная влажность
воздуха (при температуре до +35 °С) |
До 98 % |
Температура эксплуатации
кабеля, °С |
-40 / +50 |
Предельная длительно
допустимая
рабочая температура жил, °С |
75 |
Предельно допустимая
температура нагрева жил кабелей в аварийном режиме (или в режиме
перегрузки), °С |
80 |
