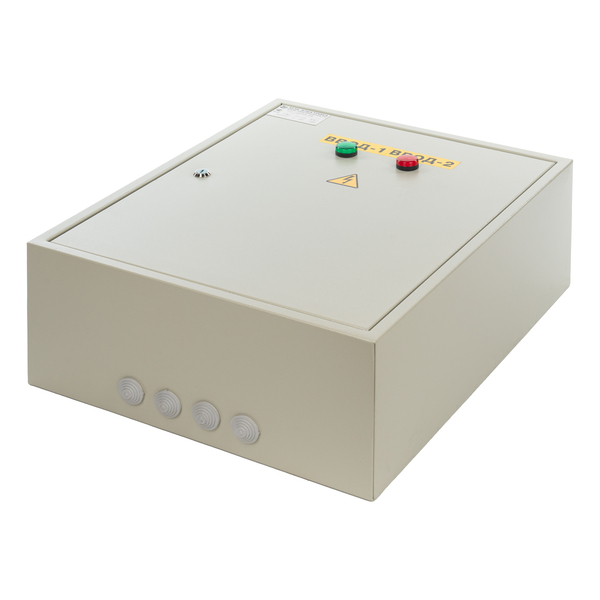

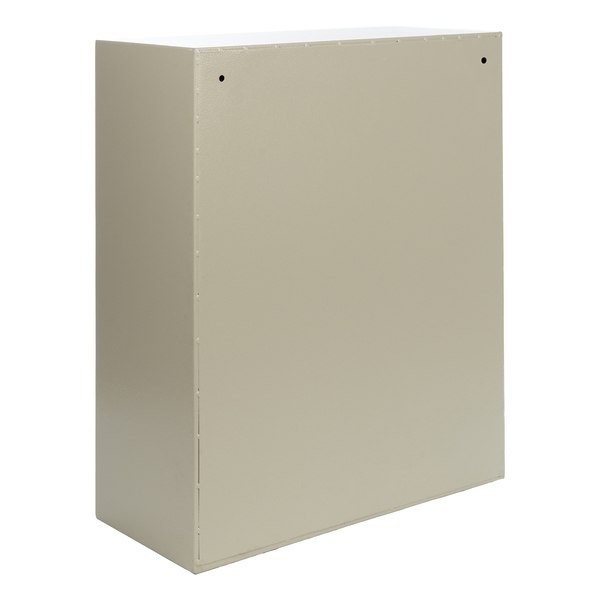

Щит автоматического переключения ЩАП 53M 125A IP31 (680х450х200)
Щит автоматического переключения ЩАП 53M 125A IP31 (680х450х200)
Щит автоматического переключения ЩАП 53M 125A IP31 (680х450х200)
МЭК ЭЛЕКТРИКА
Артикул: MEC22117 (Код: 222020)

Заказывая или покупая товар, Щит автоматического переключения ЩАП 53M 125A IP31 (680х450х200) от производителя МЭК Электрика, вы получаете качественный продукт с поставкой напрямую от производителя.

Для товара - Щит автоматического переключения ЩАП 53M 125A IP31 (680х450х200), вы можете заказать монтаж и установку, а также заказать весь процесс электромонтажа.

Мы предлагаем товары от заводов - производителей, самого высокого качества.

Если у Вас остались вопросы по ассортименту товаров, наши специалисты проконсультирую Вас совершенно бесплатно.

Описание
     Щит ЩАП-53М (ном=125А) УХЛ4
IP31 предназначен для автоматического переключения на резервное питание электроприемников в случае исчезновения основного питания с последующим возвратом в исходное состояние при восстановлении основного питания электроприемников/

     Неотъемлемой частью систем,
которые отвечают за обеспечение потребителей электроэнергией, является щит АВР на контакторах или автоматах. Это оборудование автоматического ввода резерва находит широкое применение на предприятиях транспорта и связи и используется для питания от основного или резервного источника питания.
     Шкаф АВР распределяет
электроэнергию, а также переключает нагрузки на рабочий ввод автоматического резерва, если в сети произошло отключение.

Конструкция шкафов автоматического ввода
резерва (АВР).
     Шкаф автоматического ввода

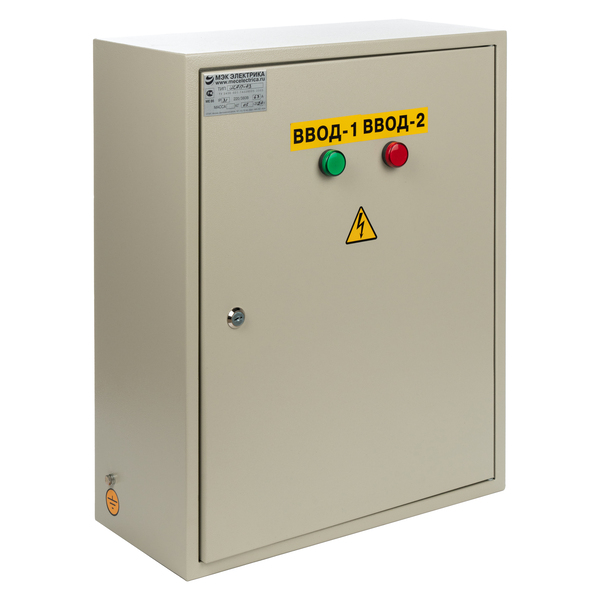

резерва представляет собой металлический щит с размещенными в нем оборудованием. В зависимости от реализуемой схемы питания потребителей в шкафу АВР размещаются контакторы или автоматические выключатели с мотор-приводами. При пропадании одной или нескольких фаз, их перекосе или нарушении чередования происходит автоматическое отключение основного ввода и переключение на резервный ввод. Благодаря световой индикации на передней панели щита АВР можно отследить, от какого ввода производится питание потребителя.
     Ввод кабелей в щит автоматического
ввода резерва осуществляется через верхнюю или нижнюю панель. С помощью реле контроля фаз (при наличии такой функции) можно настроить параметры, по которым будет функционировать шкаф АВР.

Классификация шкафов АВР.
1.) Устройства автоматического ввода резерва
на коммутационных аппаратах (АВР на контакторах).
Преимуществом шкафов АВР на контакторах
является доступная стоимость, потребление меньшей мощности, незначительный нагрев, неприхотливость к переходным процессам и возможность оснащения щита АВР механической блокировкой.
2.) Устройства автоматического ввода резерва
на бесконтактных аппаратах.
Благодаря отсутствию воздуха между контактами,
шкаф АВР такого типа имеют больший ресурс переключений, создают минимум электромагнитных помех, уменьшают скачки напряжения при переключениях и быстро действуют.

По схеме работы шкафы АВР делятся на два
типа:
1.) Приоритетный шкаф автоматического ввода
резерва.
Это самый простой вариант шкафа АВР, который
предполагает наличие одного основного входа. Такие устройства используются при разном качестве напряжения, питании от не постоянно работающих генераторов или установке разных тарифов электроэнергии.
2.) Бесприоритетный шкаф автоматического
ввода резерва.
При такой схеме любой из входов может быть
основным, а переключение производится при отсутствии нормального напряжения на действующем входе. Использование в щитах АВР такого вида устройств целесообразно в случае необходимости минимизации количества коммутаций между равноценными входами.
Характеристики
Основная информация
Производитель
МЭК Электрика
Другие параметры
Степень защиты IP
IP31/IP65
Материал
Сталь
Способ монтажа
Открытой установки
Цвет
Серый
Номер цвета RAL
7032
Номинальный ток
_125 А
Щит автоматического переключения ЩАП 53M 125A IP31 (680х450х200)
84 780 руб. /шт
В наличии
- +
