ВБбШв 3х2,5

ВБбШв 3х2.5 - кабель силовой бронированный
с 3 медными жилами сечением 2,5 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката, в броне из двух стальных оцинкованных лент. Маркировка ВБбШв 3*2,5 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Токовые нагрузки кабеля ВБбШв 3*2,5:
Допустимый ток при прокладке на воздухе
- 27 Ампер.
Допустимый ток при прокладке в земле - 36
Ампер.
Допустимый ток короткого замыкания - 0,27
Ампер.
Активное сопротивление жилы - 7,55 Ом на километр.

Расшифровка маркировки кабеля ВБбШв 3х2.5:
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней
частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
3 - количество медных жил.
2,5 - сечение жил в квадратных миллиметрах.

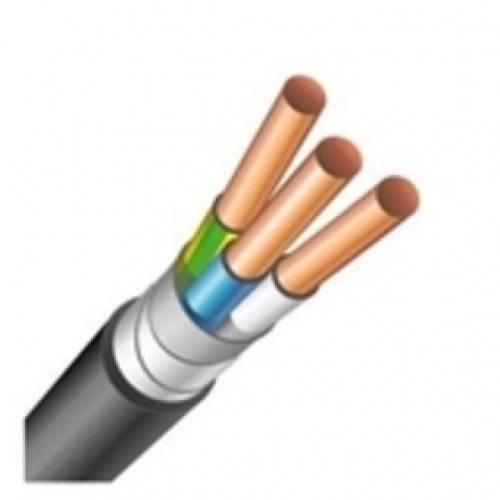

Конструкция кабеля ВБбШв 3х2,5:
1) Жила - медная первого или второго класса
по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката.
5) Внешняя оболочка - из ПВХ пластиката.

Применение кабеля ВБбШв 3*2.5:
Кабель силовой медный бронированный ВБбШв
3х2,5 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 36 Ампер. Кабелем ВБбШв 3х2.5 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, при групповой прокладке требуется дополнительная огнезащита.
