ВБбШв 4х 16
Артикул: MEC8103 (Код: 142458)

Заказывая или покупая товар, ВБбШв 4х 16 вы получаете качественный продукт с поставкой напрямую от производителя.

Для товара - ВБбШв 4х 16, вы можете заказать монтаж и установку, а также заказать весь процесс электромонтажа.

Мы предлагаем товары от заводов - производителей, самого высокого качества.

Если у Вас остались вопросы по ассортименту товаров, наши специалисты проконсультирую Вас совершенно бесплатно.

Описание
ВБбШв 4х16 - кабель силовой бронированный с 4 медными жилами сечением 16 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката, в броне из двух стальных оцинкованных лент. Маркировка ВБбШв 4*16 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Кабель силовой медный бронированный ВБбШв 4х16 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 102 Ампер. Кабелем ВБбШв 4х16 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, при групповой прокладке требуется дополнительная огнезащита.

Расшифровка маркировки кабеля ВБбШв 4х16:
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
4 - количество медных жил.
16 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

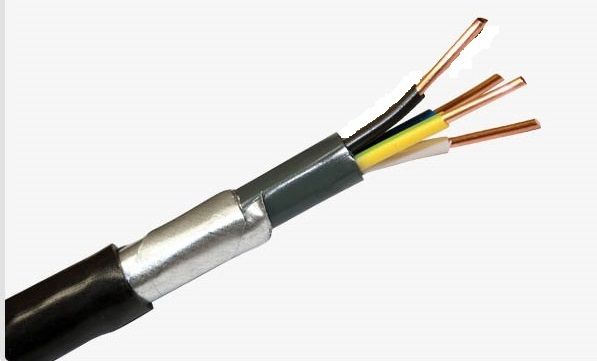

Конструкция кабеля ВБбШв 4х16:
1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката.
5) Внешняя оболочка - из ПВХ пластиката.

Характеристики
Количество жил 4
Сечение, мм2 16
Наружный диаметр, мм 24.4
Относительная влажность воздуха (при температуре до +35 °С) До 98 %
Температура эксплуатации кабеля, °С -50 / +50
Предельная длительно допустимая рабочая температура жил, °С 70

Растягивающее усилие при прокладке кабеля не должно превышать, Ньютонов
3200
Предельная температура нагрева жил при условии невозгорания, °С 350
Максимальная допустимая температура жил при коротком замыкании не более, °С. 160
Максимальная продолжительность короткого замыкания, секунд 5
Минимально допустимый радиус изгиба кабеля при монтаже, мм 219.6
Допустимая токовая нагрузка при прокладке на воздухе (А) 84
Допустимая токовая нагрузка при прокладке в земле (А) 102
ВБбШв 4х 16
558 руб.
В наличии
- +
м
Цены приводятся с НДС
