Описание
ВБбШвнг-LS 3х1.5 - кабель силовой бронированный с 3 медными жилами сечением 1,5 миллиметров квадратных, в изоляции и оболочке из негорючего ПВХ пластиката с пониженным выделением дыма, с броней из двух стальных оцинкованных лент.
Маркировка ВБбШвнг-LS 3*1,5 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились, новая маркировка ВБШвнг(А)-LS.
Кабель негорючий, силовой медный бронированный ВБбШвнг-LS 3х1,5 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 27 Ампер.
Кабелем ВБбШвнг-LS 3х1.5 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, ВБбШвнг-LS проходит современные требования пожарной безопасности при прокладке в закрытых помещениях.
Расшифровка маркировки кабеля ВБбШвнг-LS 3х1.5:
В - изоляция из негорючего ПВХ пластиката с пониженным выделением дыма.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением газов при горении.
нг - не распространяет горение.
LS - пониженное выделение дыма при горении.
3 - количество медных жил.
1,5 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

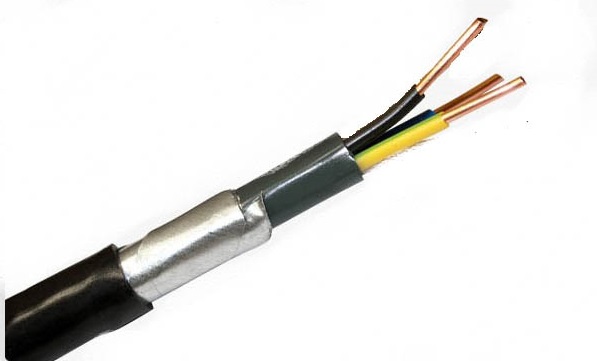

Конструкция кабеля ВБбШвнг-LS 3х1.5:
1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката.
5) Внешняя оболочка - из ПВХ пластиката.
Характеристики
|
Количество жил |
3 |
Сечение, мм2 |
1,5 |
Наружный диаметр, мм |
13,1 |
Относительная влажность
воздуха (при температуре до +35 °С) |
До 98 % |
Температура эксплуатации
кабеля, °С |
-50 / +50 |
Предельная длительно
допустимая рабочая температура жил, °С |
70 |
Растягивающее усилие при прокладке кабеля не должно превышать, Ньютонов |
225 |
Предельная температура
нагрева жил при условии невозгорания, °С |
350 |
Максимальная допустимая
температура жил при коротком замыкании не более, °С. |
160 |
Максимальная
продолжительность короткого замыкания, секунд |
5 |
Минимально допустимый
радиус изгиба кабеля при монтаже, мм |
117,9 |
Допустимая токовая
нагрузка при прокладке на воздухе (А) |
21 |
Допустимая токовая
нагрузка при прокладке в земле (А) |
27 |
