Описание

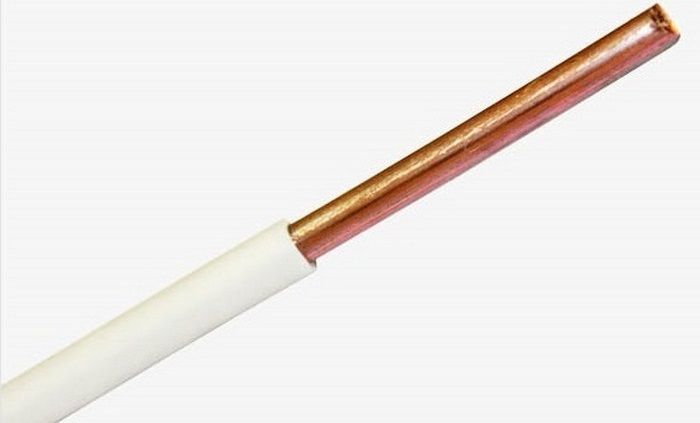

ВВГнг 1х4 - кабель силовой медный с 1 медными токонесущими жилами сечением 4 квадратных миллиметров, в изоляции и оболочке из негорючего поливинилхлоридного пластиката.
Кабель силовой медный негорючий ВВГнг 1*4 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Герц, с токовой нагрузкой до 50 Ампер.
Кабелем ВВГнг 1х4 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Кабель ВВГнг 1*4 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.
Расшифровка маркировки ВВГнг(А) 1х4:
В - Изоляция из поливинилхлоридного пластиката.
В - Оболочка из поливинилхлоридного пластиката.
Г - Не имеет брони.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).
1 - Количество токонесущих жил.
4 - Сечение жил в мм2.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) или (мж) - Жила выполнена в многопроволочном исполнении.
(0,66) - Кабель рассчитан на напряжение до 660 Вольт.
(1,0) - Кабель рассчитан на напряжение до 1000 Вольт.
Конструкция кабеля ВВГнг 1х4:
1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из ПВХ пластиката пониженной горючести.
3. Заполнение - из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины.
4. Оболочка - из негорючего ПВХ пластиката.
Характеристики
|
Количество жил |
1 |
Сечение, мм2 |
4 |
Наружный диаметр, мм |
7.1 |
Температура эксплуатации
кабеля, °С |
-50 / +50 |
Предельная длительно
допустимая рабочая температура жил, °С |
70 |
Растягивающее усилие при прокладке кабеля не должно превышать, Ньютонов |
200 |
Монтаж кабеля ВВГнг
1х4 без предварительного подогрева производится при температуре не
ниже, °С |
15 |
Максимальная допустимая
температура жил при коротком
замыкании не более, °С. |
150 |
Минимально допустимый
радиус изгиба кабеля при монтаже, мм |
63.9 |
Допустимая токовая
нагрузка при прокладке на воздухе (А) |
39 |
Допустимая токовая
нагрузка при прокладке в земле (А) |
50 |
