Предназначение
Главная заземляющая шина (ящик ГЗШ) - предназначена для выполнения системы уравнивания потенциалов в каждой электроустановке здания, которая соединяет между собой следующие проводящие части:
- Заземляющий проводник, присоединенный к естественному или искусственному заземлителю (если заземлитель имеется);
- Металлические трубы коммуникаций, входящих в здание (трубы горячего и холодного водоснабжения, канализации, отопления, газоснабжения и т.п.);
- Металлический каркас здания;
- Металлические части централизованных систем вентиляции и кондиционирования. При наличии децентрализованных систем вентиляции и кондиционирования металлические воздуховоды следует присоединять к шине РЕ шкафов питания кондиционеров и вентиляторов;
- Систему молниезащиты;
- Заземляющий проводник функционального (рабочего) заземления, если такое имеется и если отсутствуют ограничения на присоединение цепей функционального заземления к заземляющему устройству защитного заземления.
Ящик ГЗШ может быть использован для разрыва цепи заземляющего устройства, с целью измерения сопротивления растеканию тока.
Конструкция щитов ГЗШ

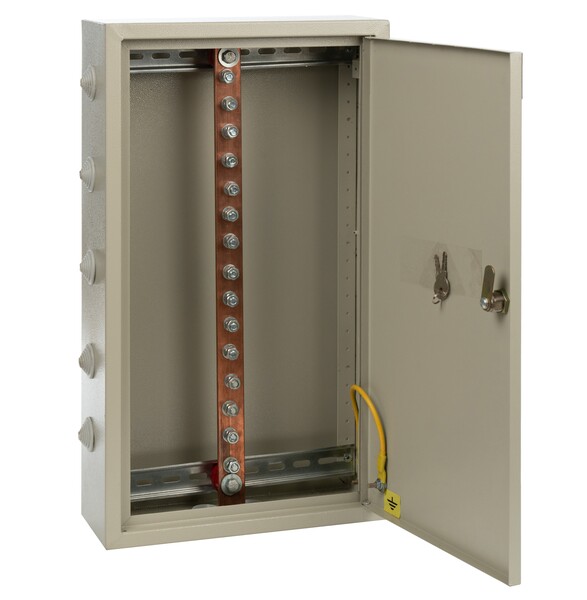

Щиты главной заземляющей шины серии ГЗШ представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена шина. Доступ в щит ГЗШ обеспечен со стороны фасада через дверь, на лицевой стороне которой расположена паспортная табличка.
Условия эксплуатации
Температура окружающего воздуха от -45 до +50 °С, относительная влажность воздуха не более 80% при макс. температуре +20°С., высота над уровнем моря не более 2000 м, окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.
Рабочее положение ГЗШ в пространстве – вертикальное, с допустимым отклонением от него в любую сторону не более чем 5%.
Климатическое исполнение ГЗШ (по ГОСТ 15150) – УХЛ4, группа механического исполнения (по ГОСТ 17516.1) – М2
Комплектность поставки ящиков ГЗШ
| 1. | Ящик ГЗШ , шт. | 1 |
| 2. | Ключи | к каждому замку |
| 3. | Паспорт, шт. | 1 |
| 4. | Руководство по эксплуатации, шт. | 1 |
По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.
