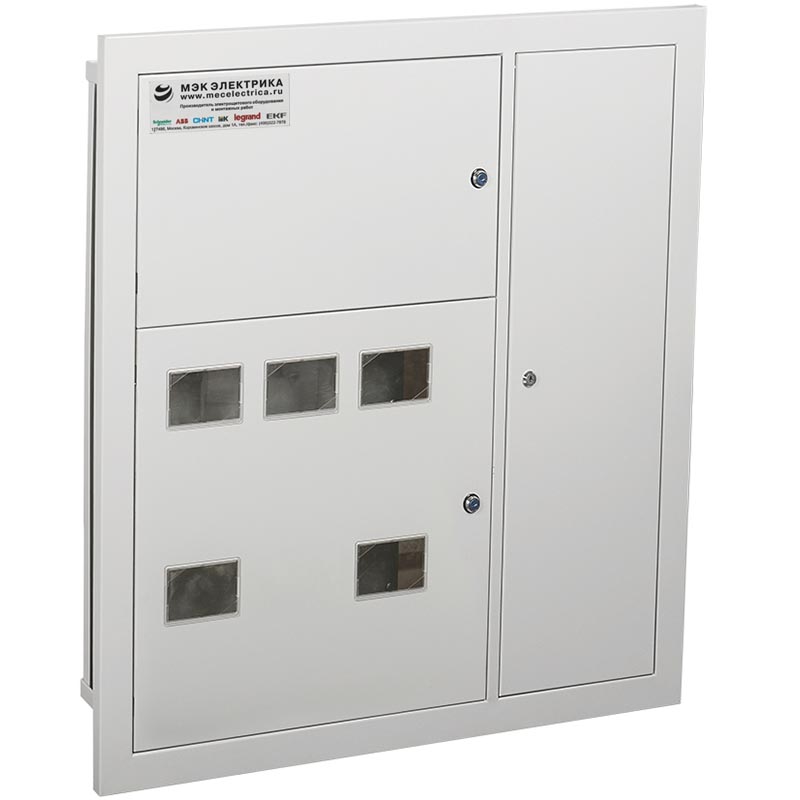

Накладка на щит этажный ЩЭ (1000х960х15) IP31
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80189
(Код: 223160)
2 409 руб. /шт
В наличии
- +
шт
Накладка на щит этажный ЩЭ (1010x950x160) IP31
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80230
(Код: 219104)
1 058 руб. /шт
В наличии
- +
шт
Накладка на щит этажный ЩЭ (1010х960х20) IP31
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80192
(Код: 142921)
3 967 руб. /шт
В наличии
- +
шт
Накладка на щит этажный ЩЭ (230х500х40) IP31
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80070
(Код: 223184)
683 руб. /шт
В наличии
- +
шт
Накладка на щит этажный ЩЭ (600х800х10) IP31
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80193
(Код: 223161)
1 268 руб. /шт
В наличии
- +
шт
Накладка на щит этажный ЩЭ (640х500х40) IP31
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80139
(Код: 223183)
1 465 руб. /шт
В наличии
- +
шт
ЩЭ-2-квартирный 1010x950x140 встраиваемый со слаботочныс отсеком
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80225
(Код: 215401)
5 978 руб. /шт
В наличии
- +
шт
ЩЭ-2-квартирный 900x560x165 встраиваемый со слаботочным отсеком
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80222
(Код: 215405)
5 079 руб. /шт
В наличии
- +
шт
ЩЭ-3-квартирный 1010x950x140 встраиваемый со слаботочныс отсеком
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80226
(Код: 215402)
6 163 руб. /шт
В наличии
- +
шт
ЩЭ-3-квартирный 900x560x165 встраиваемый со слаботочным отсеком
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80223
(Код: 215406)
5 105 руб. /шт
В наличии
- +
шт
ЩЭ-4-квартирный 1000(930)х1160(950)х140 встраиваемый со слаботочным отсеком
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80227
(Код: 97258)
6 297 руб. /шт
В наличии
- +
шт
ЩЭ-4-квартирный 900x560x165 встраиваемый со слаботочным отсеком
0%
МЭК ЭЛЕКТРИКА
Артикул: MEC80224
(Код: 215407)
5 132 руб. /шт
В наличии
- +
шт
Щит этажный

Щиты этажные ЩЭ предназначены для питания двух, трех или четырех квартир, а также для установки устройств телефонных, телевизионных и радиотрансляционных сетей, применяются в осветительных и силовых установках жилых, общественных, административных, производственных зданий и сооружений, а также других подобных зданий. Щиты этажные ЩЭ предназначены для приема и распределения электрической энергии в трехфазных четырехпроводных и пятипроводных сетях напряжением 380/220В и частотой 50Гц с заземленной нейтралью, нечастых включений и отключений линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Конструкция щита этажного ЩЭ

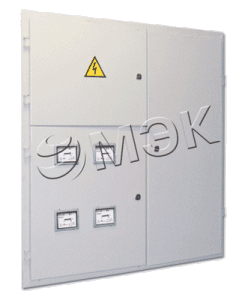

Щит этажный

ЩЭ представляет собой сварную металлоконструкцию, разделенную перегородкой на три отсека: отсек учета, распределительный и слаботочный. В отделении учета устанавливаются однофазные или трехфазные счетчики. В распределительной панели ЩЭ предусматривается установка автоматических выключателей и устройств защитного отключения (УЗО). Доступ к отсекам ЩЭ обеспечен со стороны фасада через двери. Дверь отсека учета имеет окна для снятия показаний счетчиков, закрытые прозрачным материалом.

Типы изготавливаемых ЩЭ

Тип щита Тип питающей сети Исполнение щитка по способу монтажа Степень защиты по ГОСТ 14254-96
однофазное трехфазное навесное утопленное
ЩЭ -1-1-х УХЛ4 +     + IP30
ЩЭ -1-3-х УХЛ4   +   + IP30
ЩЭ -2-1-х УХЛ4 +   +   IP30
ЩЭ -2-3-х УХЛ4   + +   IP30

Габаритные размеры щитов этажных ЩЭ

Габаритные размеры, мм    shre_gabarit1.gifshre_gabarit2.gif
H H1 L L1 B d*
980 900 960 880 155 130
1220 1140 1000 920 155 130
1200   750 550 155
1200   750 550 155

Принципиальная электрическая схема ЩЭ

Элементы на схеме
Обозначение Наименование
PI1-PI4 Счетчик
1QF1-4QF1 Авт. выключатель (1 ф)
A1-A4 УЗО
1QF1-4QF4 Авт. выключатель (1 ф)

Структура условного обозначения устройств

ЩРЭ -Х-Y-Z УХЛ4
ЩРЭ Щит распределительный этажный
X Исполнение щита по монтажу:
    1 - утопленное;
    2 - навесное;
Y Тип питающей сети:
    1 - однофазное;
    2 - трехфазное;
Z Исполнение щита по количеству записанных квартир:
    2 - на две квартиры;
    3 - на три квартиры;
    4 - на четыре квартиры;
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе: “Щит ЩРЭ -1-1-4 УХЛ4” :Щит распределительный этажный утопленного исполнения по монтажу, однофазный на четыре квартиры.

Комплектность поставки этажных щитов

1. Щит ЩЭ , шт. 1
2. Ключи к каждому замку
3. Паспорт, шт. 1
4. Руководство по эксплуатации, шт. 1

Внутренние электротехнические устройства начинаются с ЩЭ.

Прием, распределение и учет электроэнергии на отдельно взятом этаже осуществляется специальным электротехническим оборудованием, которое зовется профессионалами ЩЭ, или, если простым языком – щиток этажный. Это устройство представляет собой стандартное электротехническое оборудование, которое условно можно поделить на две составляющие: стальной корпус и внутреннее аппаратное наполнение. Внутри ЩЭ делится на три отсека, которые заполнены специализированными устройствами:

  • Блок защитного отключения, который срабатывает при скачках напряжения в сети или же при коротком замыкании.
  • Блок учета, в котором расположены счетчики электроэнергии.
  • Блок низковольтного оборудования, в котором находятся телевизионные и телефонные концентраторы.

Обслуживание ЩЭ и меры борьбы с вандалами.

Понятно, что корпус ЩЭ предназначен не для украшения интерьера, а для противодействия злоумышленникам. Для этого он закрывается на замок, ключи от которого имеет обслуживающий персонал. В многоквартирных домах щитки этажные расположены около квартир, в дверце щитка всегда имеются окошки, для визуального контроля показаний электросчетчиков. Сервисное обслуживание ЩЭ производится коммунальной службой или частной организацией, на балансе которой находится дом.

Внутреннее устройство ЩЭ и его рабочие режимы.

Этажные щитки собираются в зависимости от количества обслуживаемых квартир. Чаще всего это 2 или 3 линии. Вне зависимости от количества пользователей ЩЭ имеет автоматические выключатели, УЗО, N-шины и разнообразные аппараты защиты групповых или одиночных линий. Понятно, что длительное протекание токов по сети может привести к перегреванию, повреждению изоляции, короткому замыкании и возгоранию ЩЭ, что предотвращается посредством надежных изоляционных материалов и материалов, не перегревающихся при электротоке.

Безопасность ЩЭ и монтажные ограничения.

Надежность ЩЭ зависит от стандартности его типоисполнения и соблюдения электротехнических требований при монтаже. Сечение и материал кабеля, а так же способ соединения токоведущих линий с ЩЭ имеют огромное значение для дальнейшей безопасной эксплуатации устройства. Подбор аппаратов и кабельного материала для комплектования ЩЭ производится специалистов исходя из плановой нагрузки По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.
