ЩАП (АВР) - щит автоматического переключения на резерв

ЩАП (АВР) - щит автоматического переключения на резервЩиты серии ЩАП (АВР) предназначены для автоматического переключения на резервное питание электроприемников в случае исчезновения основного питания с последующим возвратом в исходное состояние при восстановлении основного питания электроприемников.

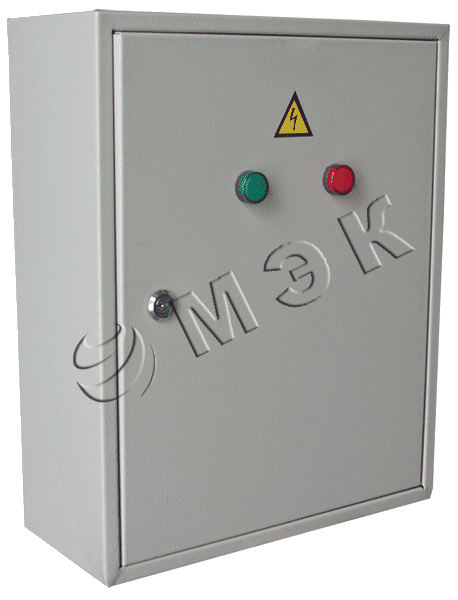

Конструкция щитов ЩАП

Щиты автоматического переключения на резерв серии ЩАП представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура. Доступ в щит обеспечен со стороны фасада через дверь, на лицевой стороне которой расположена светосигнальная арматура.

ЩАП (АВР) - щит автоматического переключения на резервВарианты исполнения

Схемы щитов автоматического переключения на резерв ЩАП имеют два варианта исполнения:
  • с автоматическим выключателем на каждом вводе (устанавливается на панели с аппаратурой);
  • с пакетным выключателем на каждом вводе (устанавливается на двери щитка).

Технические характеристики ЩАП (АВР)

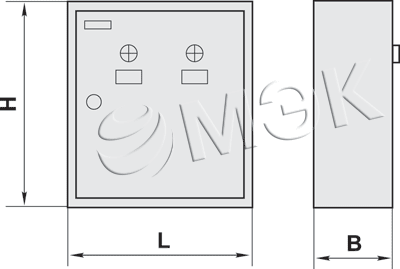

Тип щита Номинальный ток щита, А Номинальное рабочее напряжение, В Степень защиты по ГОСТ 14254-96 Масса, не более, кг Габаритные размеры (HxLxB), мм
ЩАП -12 УХЛ4 16 220 IP41 12 250х350х170
ЩАП -23 УХЛ4 25 380 IP41 20 470х350х170
ЩАП -33 УХЛ4 40 380 IP41 30 680х350х170
ЩАП -43 УХЛ4 63 380 IP41 36 550х450х200
ЩАП -53 УХЛ4 100 380 IP41 42 680х450х200


Структура условного обозначения щитов ЩАП

ЩАП - XY УХЛ4
ЩАП Щит атоматического переключения на резервное питание
X Номинальный ток устройства:
      1 - 10 А;
      2 - 25 А;
      3 - 40 А;
      4 - 63 А;
Y Номинальное напряжение контролируемой сети:
      2 - 220 В;
      3 - 380 В;
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

     Пример записи устройства при его заказе: “Щит ЩАП - 33 УХЛ4” : Щит автоматического переключения на резерв с номинальным током 40 А и напряжением контролируемой сети 380 В.

Комплектность поставки

1. Щит ЩАП, шт. 1
2. Ключи к каждому замку
3. Паспорт, шт. 1
4. Руководство по эксплуатации, шт. 1

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Принципиальные электрические схемы щитов ЩАП

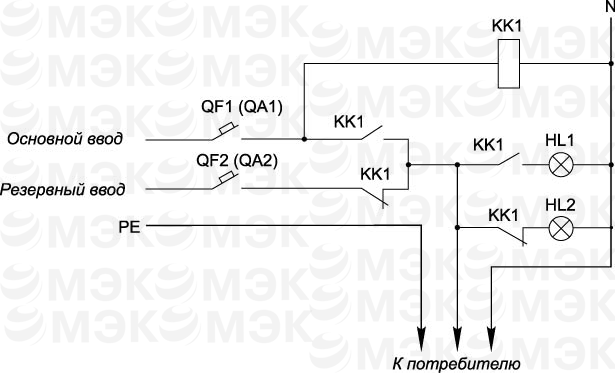

     ЩАП - 12 УХЛ4

Элементы на схеме
Обозначение Наименование
QF1, QF2
QA1, QA2
KK1
HL1, HL2
Автоматический выключатель
Выключатель пакетный
Реле промежуточное
Арматура светосигнальная

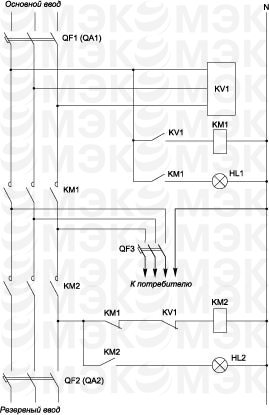

     ЩАП - 23 УХЛ4; ЩАП - 33 УХЛ4; ЩАП - 43 УХЛ4; ЩАП - 53 УХЛ4.

Элементы на схеме
Обозначение Наименование
QF1, QF2, QF3
QA1, QA2
KM1, KM2
KV1
HL1, HL2
Автоматический выключатель
Выключатель пакетный
Пускатель магнитный
Реле контроля фаз
Арматура светосигнальная
