ВРУ - вводно-распределительное устройство серии 85хх

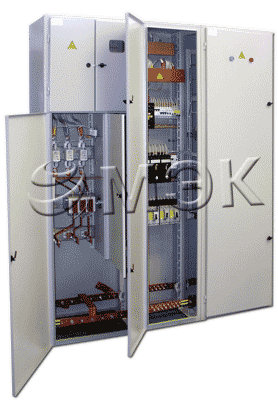

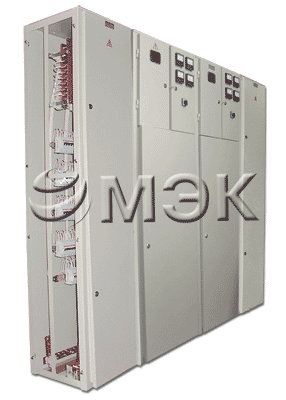

ВРУ - вводно-распределительное устройство серии 85ххУстройства вводно-распределительные серии ВРУ 8503, ВРУ 8504, ВРУ 8505 для жилых и общественных зданий, предназначены для приема, распределения и учета электрической энергии напряжением 380/220В трехфазного переменного тока частотой 50 Гц в сетях с глухо заземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (до 6 включений в час) оперативных включений и отключений электрических сетей.

По назначению панели ВРУ изготавливаются следующих видов:
  • вводные с выключателем врубными (ВР);
  • вводные с переключателем врубным (ВП);
  • вводные с выключателями автоматическими (ВА);
  • распределительные с выключателями автоматическими на от ходящих линиях;
  • распределительные с автоматикой управления освещением леснично-лифтового узла и коридоров;
  • распределительные с отделением учета;
  • панели со станциями автоматического включения резерва (АВР);
  • 2х и 3х-кабельные сборки-приставки (КП2 и КПЗ);

Конструкция щитов ВРУ 85хх

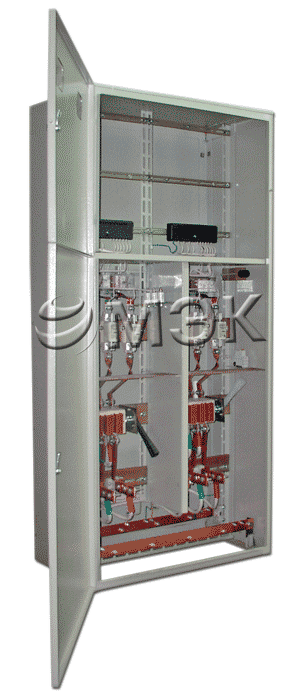

ВРУ - вводно-распределительное устройство серии 85ххВводно-распределительные устройства серии ВРУ 85хх комплектуются из отдельных панелей одностороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура главных и вспомогательных цепей.

Вводные панели ВРУ имеют отделение учета, в котором устанавливаются трансформаторы тока, трехфазный счетчик, приборы контроля тока и напряжения или отделение ввода, в котором устанавливаются рубильники (пе реключатели) и предохранители. В распределительных панелях предусматривается установка автоматических выключателей, электромагнит ных пускателей и устройств защитного отключения (УЗО). В распределительных панелях с определением учета дополнительно устанавливаются трансформаторы тока и трехфазный счетчик. Доступ в панель обеспечен со стороны фасада через дверь. Ввод питающих кабелей осуществляется снизу, а вывод проводов отходящих линий может осуществлятся сверху и снизу.

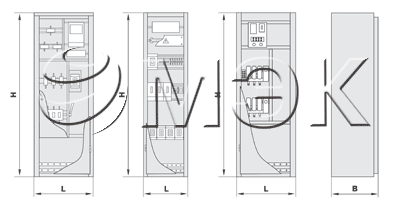

Габаритные размеры изготовляемых корпусов ВРУ серии 85хх

Тип панелей ВРУ Порядковый номер разработки
2; 4 3
Габаритные размеры, мм
H L B H L B
Распределительные 1-го габарита 2000 450 450 1800
2000
450
450
450
450
Вводные, распределительные 2-го габарита 2000 630 450 1800
2000
630
630
450
450
Распределительные 3-го габарита 2000 800 450 2000 800 450
АВР на 400А 2200 800 800 2200 800 800
Кабельные сборки приставки КП 2000 450 450 1800 450 450

Условия эксплуатации ВРУ

ВРУ - вводно-распределительное устройство серии 85ххКлиматическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м. Температура окружающей среды от +1°С до +40°С при относительной влаж -ности не более 60% при температуре +20°С. Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью. Место установки защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски. Рабочее положение в про странстве - вертикальное.

Структура условного обозначения вводных панелей устройств серии ВРУ 85хх

XY -ZZZ -KK УХЛ4
X Порядковый номер разработки
Y Классификация панелей по назначению:
     Р - распределительная;
ZZZ Номер принципиальной электрической схемы согласно номенклатуре Э11-84, Э11-92, Э11-94, Э11-96, при этом первая цифра обозначает также номер габарита:
     1 - 2000x450x450;
     2 - 2000x630x450;
     3 - 2000x800x450;
KK Степень защиты по ГОСТ 14254-80:
     21 - IP21;
     31 - IP31;
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе: “Распределительная панель 3Р-113-31 УХЛ4” - Распределительная панель третьей разработки по 113 электрической принципиальной схеме, первого габарита и со степенью защиты IP31. По ссылке Вы можете также ознакомится со структурой обозначения вводных панелей, кабельных сборок-приставок и панелей со станциями автоматического включения резерва устройств серии ВРУ 85хх.


Комплектность поставки

1. Устройство ВРУ, шт. 1
2. Ключи к каждому замку
3. Паспорт, шт. 1
4. Руководство по эксплуатации, шт. 1

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Принципиальные электрические схемы ВРУ серии 85хх

Вводные панели

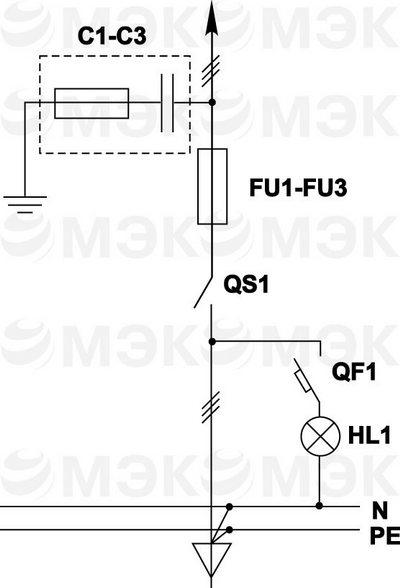

3ВР-1-25(40;63)-0-31 УХЛ4
Элементы на схеме
Обозначение Наименование
C1-C3
FU1-FU3
QS1
QF1
HL1
Конденсатор
Предохранитель 250(400;630) А
Выключатель врубной 250(400;630) А
Авт. выключатель (1 ф)
Лампа накаливания

Распределительные панели ВРУ 8503

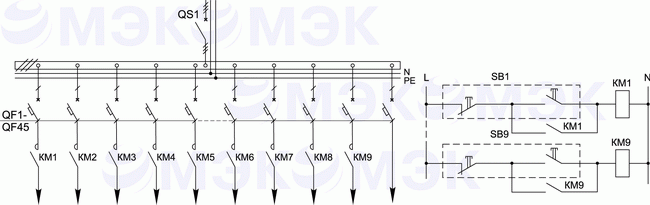

2Р-101-31 УХЛ4
Элементы на схеме
Обозначение Наименование
QS1
QF1-QF45
KM1-KM9
SB1-SB9
Выключатель врубной 250 А
Авт. выключатель (1ф) до 63 А
Магнитный пускатель
Пост кнопочный

Распределительные панели ВРУ 8504

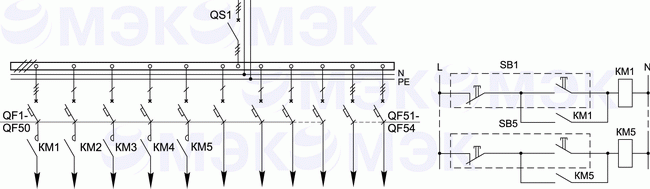

3Р-101-31 УХЛ4
Элементы на схеме
Обозначение Наименование
QS1
QF1-QF50
QF51-QF54
KM1-KM5
SB1-SB5
Выключатель врубной 250 А
Авт. выключатель (1 ф) до 63 А
Авт. выключатель (3х ф) до 100 А
Пускатель магнитный
Пост кнопочный

Распределительные панели ВРУ 8505

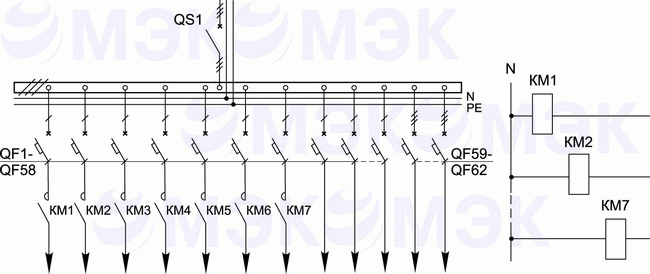

4Р-101-31 УХЛ4
Элементы на схеме
Обозначение Наименование
QS1
QF1-QF58
QF59-QF62
KM1-KM7
Выключатель врубной 250 А
Авт. выключатель (1 ф) до 63 А
Авт. выключатель (3х ф) до 100 А
Пускатель магнитный

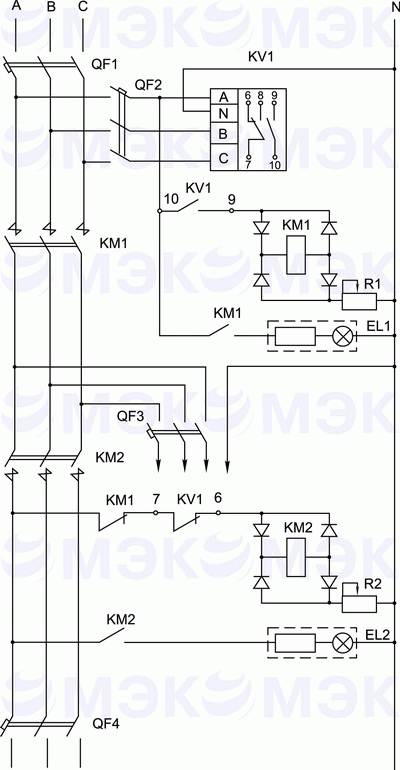

Панель АВР

Панель АВР
Элементы на схеме
Обозначение Наименование
QF1-QF4
KM1, KM2
KV1
R1, R2
EL1, EL2
Авт. выключатель (3х ф)
Контактор магнитный
Реле контроля фаз
Резистор переменный
Арматура светосигнальная

Структура условного обозначения панелей устройств серии ВРУ 85хх

Вводные панели устройств серии ВРУ 85хх

X YY-Z-K-L-MM УХЛ4
X Порядковый номер разработки
YY Классификация панелей по назначению:
     ВА - вводная с выключателем автоматическим;
     ВР - вводная с рубильником;
     ВП - вводная с переключателем;
Z Номер принципиальной электрической схемы согласно номенклатуре Э11-84; Э11-92; Э11-94; Э11-96;
K Номинальный ток :
     16 - 160 А; 25 - 250 А; 40 - 400 А;
L Наличие пакетного выключателя:
     0 - нет; 1 - да;
MM Степень защиты по ГОСТ 14254-80:
     21 - IP21; 31 - IP31;
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе: “Вводная панель 2ВР-3-25-0-31 УХЛ4” - Вводная панель с рубильником второй разработки по 3 электрической принципиальной схеме на номинальный ток 250 А, без пакетного выключателя и со степенью защиты IP31.

Распределительные панели устройств серии ВРУ 85хх

XY -ZZZ -KK УХЛ4
X Порядковый номер разработки
Y Классификация панелей по назначению:
     Р - распределительная;
ZZZ Номер принципиальной электрической схемы согласно номенклатуре Э11-84, Э11-92, Э11-94, Э11-96, при этом первая цифра обозначает также номер габарита:
     1 - 2000x450x450;
     2 - 2000x630x450;
     3 - 2000x800x450;
KK Степень защиты по ГОСТ 14254-80:
     21 - IP21;
     31 - IP31;
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе: “Распределительная панель 3Р-113-31 УХЛ4” - Распределительная панель третьей разработки по 113 электрической принципиальной схеме, первого габарита и со степенью защиты IP31.

Кабельные сборки-приставки (КП) устройств серии ВРУ 85хх

XXX-YY-ZZ-KK УХЛ4
XXX Классификация панелей по назначению:
     КП2 - вводная 2-х кабельная;
     КП3 - вводная 3-х кабельная;
YY Номинальный ток :
     16 - 160 А; 25 - 250 А;
     40 - 400 А; 63 - 630 А;
ZZ Модификация исполнения:
     00 - сечение кабеля 95-150 мм² на номинальный ток 250 А;
     01 - сечение кабеля 185 мм² на номинальный ток 250 А;
     02 - сечение кабеля 120-150 мм² на номинальный ток 400 А;
     03 - сечение кабеля 185 мм² на номинальный ток 400 А;
     04 - сечение кабеля 185 мм² на номинальный ток 630 А;
KK Степень защиты по ГОСТ 14254-80:
     21 - IP21;
     31 - IP31;
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе: “Сборка-приставка КП3-40-02-31 УХЛ4” - Вводная 3х кабельная панель-приставка на 400 А с сечением кабеля 120-150 мм2 на номинальный ток 400 А и со степенью защиты IP31.

Панели со станциями автоматического включения резерва (АВР) устройств серии ВРУ 85хх

X АВР-YY-ZZ УХЛ4
X Порядковый номер разработки
АВР Автоматического переключения на резерв;
ZZZ Номинальный ток:
     10 - 100 А;
     16 - 160 А;
     25 - 250 А;
     40 - 400 А;
KK Степень защиты по ГОСТ 14254-80:
     21 - IP21;
     31 - IP31;
УХЛ4 Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе: “Панель 3АВР-25-31 УХЛ4” - Панель автоматического переключения на номинальный ток 250 А и со степенью защиты IP31.
