Вводно-распределительное устройство ВРУ

Cтруктура условного обозначения щитов

ВРУ 1 -XX -YZ УХЛ4

ВРУ	Вводно-распределительное устройство
1	Номер разработки
XX	Назначение панели: 11 - 18 -вводные; 21 - 29 -вводно-распределительные с трехфазными группами; 41 - 50 -распределительные с трехфазными группами;
Y	Наличие аппаратов на вводе: 0 - отсутствуют; 1 - переключатель на 250 А; 2 - переключатель на 400 А; 5 - выключатель на 250 А; 6 - выключатель и предохранитель на 250 А; 7 - выключатель, предохранитель и аппаратура АВР на 100 А; 8 - выключатель, предохранитель и аппаратура АВР на 250 А;
Z	Наличие дополнительного оборудования: 0 - отсутствует; 1 - блок автоматического управления освещением с автоматическими выключателями 30x16 А; 2 - с автоматическими выключателями 30x16 А, без блока автоматического управления освещением; 3 - блок автоматического управления освещением с автоматическими выключателями 14x16 А; 4 - с автоматическими выключателями 14x16 А, без блока автоматического управления освещением; 5 - блок автоматического управления освещением с предохранителями 8x16 А; 6 - с предохранителями 8x16 А, без блока автоматического управления освещением ;
УХЛ4	Вид климатического исполнения по ГОСТ 15150-69 и ГОСТ 15543.1-89

Пример записи устройства при его заказе: “Устройство ВРУ 1-23-54 УХЛ4” - Устройство ВРУ 1 вводно-распределительное с трехфазными группами с выключателем на 250 А и с автоматическими выключателями 14х16 А без блока автоматического управления освещением.

Комплектность поставки вводно-распределительных устройств

1.	Устройство ВРУ -1(3), шт.	1
2.	Ключи	к каждому замку
3.	Паспорт, шт.	1
4.	Руководство по эксплуатации, шт.	1

По требованию заказчика количество паспортов, инструкций и ключей может быть изменено.

Предназначение ВРУ-1

Вводно-распределительные устройства предназначены для приема, распределения и учета электроэнергии в сетях напряжением 380/220В трехфазного переменного тока частотой 50 Гц, а также для защиты магистральных и групповых линий от токов при перегрузках и коротких замыканиях. Вводно-распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными.

Конструкция щитов

Вводно-распределительные устройства комплектуются из отдельных панелей одностороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура главных и вспомогательных цепей. Доступ в панель обеспечен со стороны фасада через дверь. Дверь имеет окна для снятия показаний счетчиков, закрытые прозрачным материалом. Ввод питающих кабелей осуществляется снизу, а вывод проводов отходящих линий может осуществлятся сверху и снизу.

Условия эксплуатации

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000 м.Температура окружающей среды от +10С до +400С при относительной влажности не более 60% при температуре +20°С.
Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью. Место установки - защищенное от попадания воды и других жидкостей, непосредственного воздействия радиации, резких толчков (ударов) и сильной тряски. Рабочее положение в пространстве - вертикальное.

Электрические схемы ВРУ 1(3)

Вводно-распределительные панели

ВРУ 1-22-5(X) УХЛ4

Количество и номинальный ток вводного аппарата

2х250

Количество аппаратов учета

Общего	- (1 - ВРУ1-22-56 УХЛ4)
Домоуправленческих нагрузок	1
Абонентских нагрузок	-

Блок управления освещением

ВРУ 1-22-53 УХЛ4	Автоматический с автоматическими выключателями
ВРУ 1-22-54 УХЛ4	Неавтоматический с автоматическими выключателями
ВРУ 1-22-55 УХЛ4	Автоматический с предохранителями
ВРУ 1-22-56 УХЛ4	Неаватоматический с предохранителями

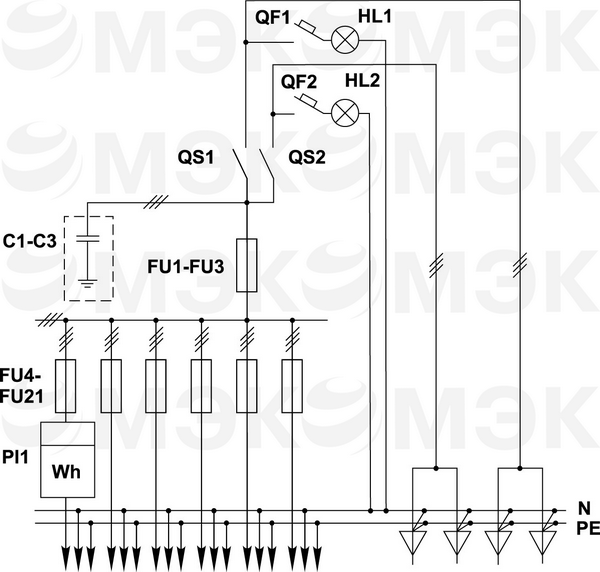

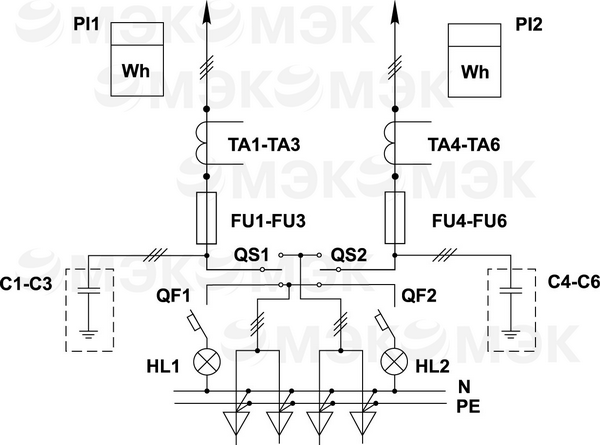

Принципиальная схема первичных соединений

Элементы на схеме

Обозначение	Наименование
FU1-FU3 FU4-FU21 PI1 QS1, QS2 QF1, QF2 HL1, HL2 C1-C3	Предохранитель 250 А Предохранитель 100 А Счетчик (3х фазный) Блок-выключатель 250 А Авт. выключатель Лампа накаливания Конденсатор

Вводные панели

ВРУ 1-11-10 УХЛ4

Блок управления освещением

нет

Количество и номинальный ток вводного аппарата

2х250

Количество аппаратов учета

Общего	2
Домоуправленческих нагрузок	-
Абонентских нагрузок	-

Принципиальная схема первичных соединений

Элементы на схеме

Обозначение	Наименование
FU1-FU6 PI1, PI2 QS1, QS2 QF1, QF2 HL1, HL2 TA1-TA6 C1-C6	Предохранитель 250 А Счетчик (3х фазный) Переключатель 250 А Авт. выключатель Лампа накаливания Трансформатор тока Конденсатор

Распределительные панели

ВРУ 1-41(2)-0(X) УХЛ4

Количество аппаратов учета

Общего	-
Домоуправленческих нагрузок	-
Абонентских нагрузок	-

Блок управления освещением

ВРУ 1-41-00 УХЛ4	Нет
ВРУ 1-42-01 УХЛ4	Автоматический
ВРУ 1-42-02 УХЛ4	Неавтоматический

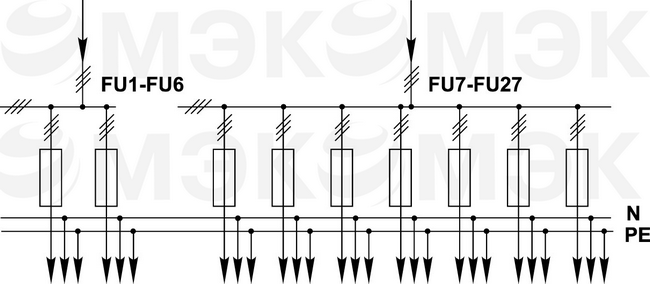

Принципиальная схема первичных соединений

Элементы на схеме

Обозначение	Наименование
FU1-FU6 FU7-FU27	Предохранитель 100 А Предохранитель 100 А

Блоки управления освещением

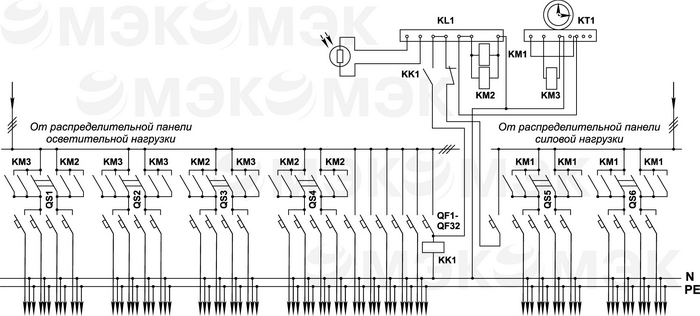

Автоматический блок

Элементы на схеме

Обозначение	Наименование
QF QS FU KM KK KT KL	автоматический выключатель разъеденитель предохранитель пускатель магнитный реле промежуточное реле времени фотореле
