Онкологически й центр имени Блохина

Капитальный ремонт входной группы ФГБУ "НМИЦ онкологии им. Н.Н. Блохина" Минздрава России по адресу: г. Москва, Каширское шоссе д.23.

Нашей компанией было подобрано и поставлено освещение в ФГБУ «Национальный медицинский исследовательский центр онкологии им. Н.Н. Блохина».

Объект прорабатывался с дизайнером, проектировщиком и подрядчиком. Нашей компании были поставлены задачи, а мы уже имея многолетний опыт работы, воплотили их в жизнь.

По проекту использовали не стандартные светильники, и задача была не просто подобрать свет, но и всё должно было соответствовать дизайну и люди которые находятся в помещениях, должны были чувствовать себя комфортно.

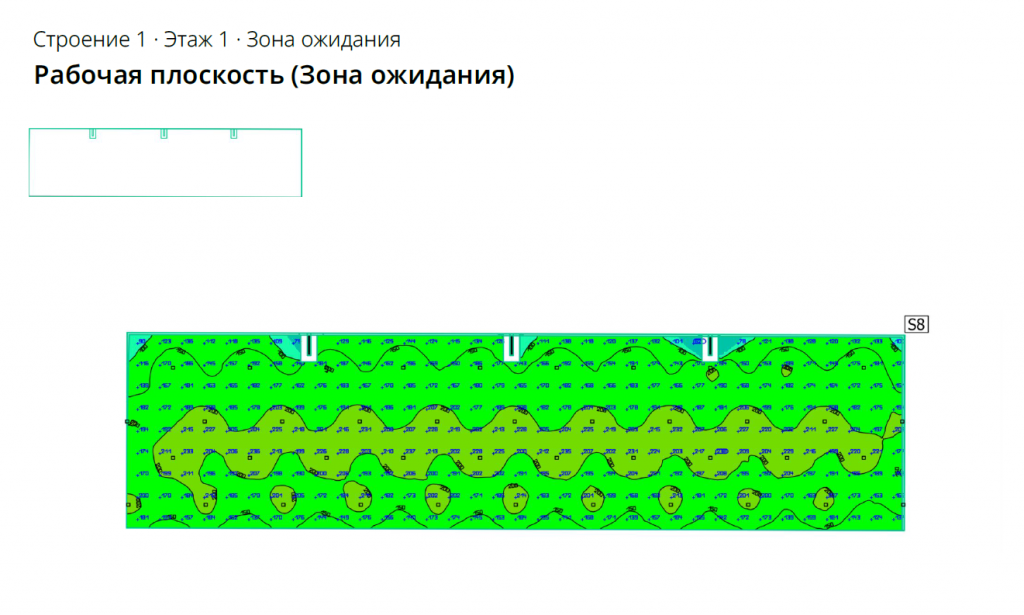

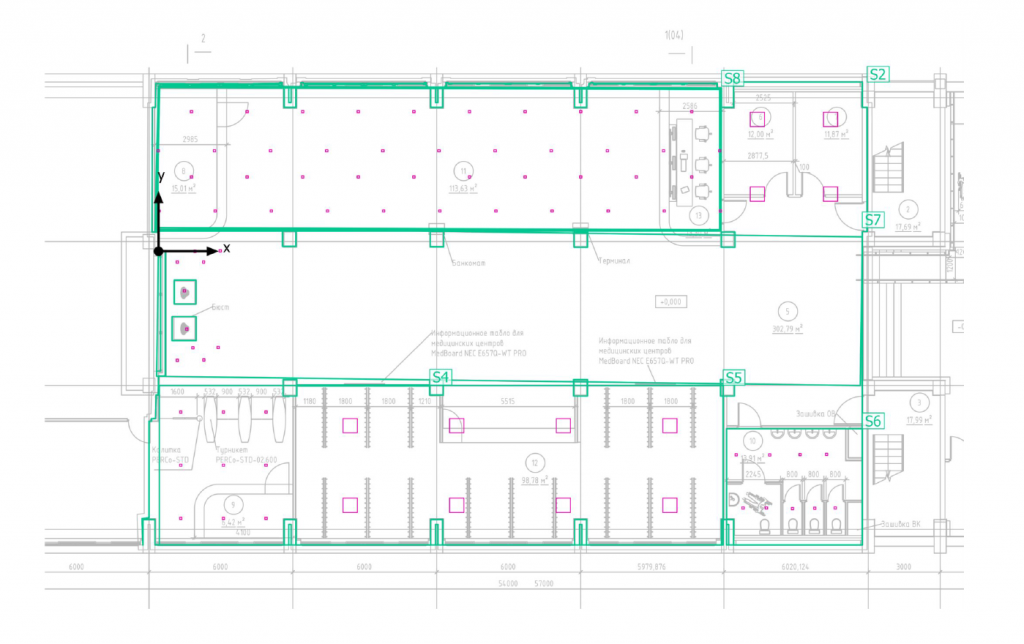

По проекту нужно было осветить входную зону в НМИЦ "Онкологии им. Н.Н. Блохина", так же холл, гардеробную, зону ожидания, санузлы. При в ходе в здание на территории так же были проработаны и поставлены парковые светильники.

В этом проекте есть светильники-это основной свет в холле, с ними было не так просто. Это дизайнерские светильники которые изготавливали именно под этот проект, размер каждого светильника более 2-х метров, не стандартная фигура- восьмиугольник. И установили их на высоте 7,5 метров. На фото видно как красиво это смотрится!

Детали проекта:

ака

В работе использовались следующие номенклатуры:

Вводно-распределительное устройство (ВРУ-ВГ),в комплект входит:

Корпус шкафа (IP54)2070х800х600Iн=250А
РубильникВР32-37-В31250-400А-УХЛ3
Автоматический выключатель 250А,3полюса
Трансформатор тока измерительный ТТК-А-250/5А-5ВА-0.5S-УХЛ3
Автоматический выключатель 50А,3полюса
Автоматический выключатель 200А,3полюса
Боковая панель
Изолятор M6 (для крепления шины N)
Силовые перемычки из гибкого медного провода
Модульные детали для крепления основных элементов и защиты их от прикосновения
Коробка испытательная переходная для электросчетчиков
Перемычки для вторичной цепи трансформаторов тока
Шины медные фазные с изоляторами
Корпус шкафа (IP54)2070х800х600Iн=250А
КонденсаторК73-28-10,47мкФ
РубильникВР32-37-В31250-400А-УХЛ3
Автоматический выключатель 250А,3полюса
ТрансформатортокаизмерительныйТТК-А-250/5А-5ВА-0.5S-УХЛ3
Счетчикэлектроэнергиитрехфазныйчетырёхтарифный5(7,5)А,3х230/400В классточности0,5S/1,0
Автоматический выключатель 50А,3полюса
Автоматический выключатель 200А,3полюса Силовые перемычки из гибкого медного провода
Модульные детали для крепления основных элементов
Изолятор M6 (для крепления шины N)
Коробка испытательная переходная для электросчетчиков
Перемычки для вторичной цепи трансформаторов тока
Шины медные фазные с изоляторами
Корпус шкафа (IP54)2070х800х600Iн=250А
Устройство автоматического ввода резерва (АВР) ОХВ250Е3Х2QB250А3полюса
Изолятор M6 (для крепления шины N)
Силовые перемычки из гибкого медного провода
Модульные детали для крепления основных элементов и защиты их от прикосновения
Корпус шкафа (IP54)2070х800х600Iн=250А
Автоматический выключатель 160А,3полюса
Автоматический выключатель 63А,3полюса
Автоматический выключатель 50А,3полюса
Автоматический выключатель 40А,3полюса
ИзоляторM6(для крепления шины N)
Боковая панель
Модульные детали для крепления основных элементов и защиты их от прикосновения
Шины медные фазные с изоляторами
Силовые перемычки из гибкого медного провода
Силовые перемычки из гибкого медного провода
Силовые перемычки из гибкого медного провода
Шина медная для рабочего нуля N
Шина медная для защитного нуля РЕ
Корпус шкафа (IP54)2070х800х600Iн=250А
Устройство автоматического ввода резерва (АВР) ОТМ63F3C20D400C63А3полюса
Автоматический выключатель С40,3полюса
Автоматический выключатель С25,3полюса,4,5кА
Автоматический выключатель С16,1полюс,4,5кА
ИзоляторM6 (для крепления шины N)
Боковая панель
Модульные детали для крепления основных элементов и защиты их от прикосновения
Шины медные фазные с изоляторами
Силовые перемычки из гибкого медного провода
Шина медная для рабочего нуля N
Шина медная для защитного нуля РЕ

Щит вентиляционный, в комплект входит:

Щит металлический, навесной ЩМПг-100х65х30IP54EKFPROxima
Автоматический выключатель 125А,3полюса
Автоматический выключатель С32,3полюса,4,5кА
Автоматический выключатель С16,1полюс,4,5кА
ИзоляторM6(для крепления шины N)
Шины медные фазные с изоляторами
Силовые перемычки из гибкого медного провода
Силовые перемычки из гибкого медного провода
Шина медная для рабочего нуля N
Шина медная для защитного нуля РЕ
Контактор EasyPactTVS3P160А220ВАС100кВт(1НО+1НЗ,катушка220В)
Автоматический выключатель Acti91РС36кА
Кнопка с возвратом зеленая с подсветкой 230В(1НО+1НЗ)

Щит вентиляционный, в комплект входит:

Щит металлический, навеснойЩРн-48IP54EKFPROxima
Автоматический выключатель С40,3полюса
Автоматический выключатель С25,3полюса,4,5кА
Автоматический выключатель С20,1полюс,4,5кА
Автоматический выключатель С16,1полюс,4,5кА
Шина"гребенка"трехфазнаяна63А
Силовые перемычки из гибкого медного провода
Шина медная для рабочего нуля N
Шина медная для защитного нуля РЕ
Независимыйрасцепительмодульный220-240В
АвтоматическийвыключательActi91РС36кА
Заглушки модульные
Щит металлический, навеснойЩРн-48IP54EKFPROxima
Автоматический выключатель С50,3полюса
Автоматический выключатель Acti91РС36кА
Автоматический выключатель С25,3полюса,4,5кА
Автоматический выключатель С32,3полюса,4,5кА
Автоматический выключатель С20,3полюса,4,5кА
Автоматический выключатель С16,1полюс,4,5кА
Шина"гребенка"трехфазнаяна63А
Силовые перемычки из гибкого медного провода
Шина медная для рабочего нуля N
Шина медная для защитного нуля РЕ
Заглушки модульные

Щит слаботочных систем, в комплект входит:

Щит металлический, навеснойЩРн-48IP54EKFPROxima
Автоматический выключатель С32,3полюса
Автоматический выключатель С20,1полюс,4,5кА
Автоматический выключатель С16,1полюс,4,5кА
Шина "гребенка" трехфазная на 63А
Силовые перемычки из гибкого медного провода
Шина медная для рабочего нуля N
Шина медная для защитного нуля РЕ
Заглушки модульные

Щит силовой, в комплект входит:

Щит металлический, навесной ЩРн-48IP54EKFPROxima
Автоматический выключатель С40,3полюса
Автоматический выключатель С32,3полюса,4,5кА
Автоматический выключатель дифференциального тока С16,30мА,2полюса
Автоматический выключатель С16,1полюс,4,5кА
Шина"гребенка"трехфазнаяна63А
Силовые перемычки из гибкого медного провода
Шина медная для рабочего нуля N
Шина медная для защитного нуля РЕ
Заглушки модульные

Щит металлический, навесной ЩРн-48IP54EKFPROxima
Автоматический выключатель С32,3полюса
Автоматический выключатель С16,1полюс,4,5кА
Модульный контактор с возможностью ручного управления16А,230/240В
АС50Гц(1НО+1НЗ)
Выключатель сумеречный аналоговый, в комплекте с уличным датчиком
(подключается к вторичной цепи контактора группы12 "Наружное освещение")
Шина "гребенка" трехфазная на 63А
Силовые перемычки из гибкого медного провода
Шина медная для рабочего нуля N
Шина медная для защитного нуля РЕ
Заглушки модульные

Щит аварийного освещения, в комплект входит:

Щит металлический, навеснойЩРн-48IP54EKFPROxima
Автоматический выключатель С16,3полюса
Автоматический выключатель С10,1полюс,4,5кА
Модульный контактор с возможностью ручного управления16А,230/240В АС50Гц(1НО+1НЗ)
Шина"гребенка"трехфазнаяна63А
Силовые перемычки из гибкого медного провода
Шина медная для рабочего нуля N
Шина медная для защитного нуля РЕ
Заглушки модульные
Щит металлический, навеснойЩРн-48IP54EKFPROxima
Автоматический выключательС25,3полюса
Автоматический выключатель С16,3полюса,4,5кА
Автоматический выключательС16,1полюс,4,5кА Шина"гребенка"трехфазнаяна63А
Силовые перемычки из гибкого медного провода
Шина медная для рабочего нуля N
Шина медная для защитного нуля РЕ
Заглушки модульные
Источник бесперебойного питания, 3 фазы вход / 3 фазы выход, тип корпуса В
макс.кол-вобатарей7/9Ач2х48,макс.врем.автоном.работы от внут.
Батареи при полной нагрузке35мин., габариты345х1045х710мм
Светильники и комплектующие
Светильник светодиодный (для потолка ГРИЛЬЯТО)100х100ммIP40,4000К
Светильник светодиодный (для потолка ГРИЛЬЯТО),4000К
Светильник светодиодный (бра настенный)
Лента светодиодная LED60SMD(2835)/м,4,4Вт/м,IP65,2700К,220V
Блокпитаниядлялентысветодиодной12V,20.8A,250W
Светильник светодиодный (для подшивного потолка) IP54,4000К,10Вт,
DLM2840LEDАрдатов1161410001Л
Светильник светодиодный (настенный) IP65,4000К,12Вт,
Электро-установочные изделия
"ATLASDESIGN1-постовая РАМКА, БЕЖЕВЫЙ"
"ATLASDESIGN2-постовая РАМКА, универсальная, БЕЖЕВЫЙ"
"ATLASDESIGN3-постовая РАМКА, универсальная, БЕЖЕВЫЙ"
"ATLASDESIGN4-постоваяРАМКА, универсальная, БЕЖЕВЫЙ"
"ATLASDESIGN1-клПЕРЕКЛЮЧАТЕЛЬ с подсветкой, сх.6а,10АХ, механизма, БЕЖЕВЫЙ"
"ATLASDESIGN2-клавишный ВЫКЛЮЧАТЕЛЬ с подсветкой, сх.5а,10АХ,
Датчик движения ARGUS220BASIS, белый
Кабель с медным и монолитными жилами, с изоляцией на1кВ ВВГнг(А)-FRLSLTх1х120
Кабель с медным и монолитными жилами, с изоляцией на1кВ ВВГнг(А)-FRLSLTх5х16
Кабель с медным и монолитными жилами, с изоляцией на1кВ ВВГнг(А)-FRLSLTх5х6
Кабель с медным и монолитными жилами, с изоляцией на1кВ ВВГнг(А)-FRLSLTх5х4
Кабель с медным и монолитными жилами, с изоляцией на1кВ ВВГнг(А)-FRLSLTх3х2,5
Кабель с медным и монолитными жилами, с изоляцией на1кВ ВВГнг(А)-FRLSLTх3х1,5
Кабель с медным и монолитными жилами, с изоляцией на1кВ ВВГнг(А)-LSLTх1х70
Кабель с медным и монолитными жилами, с изоляцией на1кВ ВВГнг(А)-LSLTх1х50
Кабель с медным и монолитными жилами, с изоляцией на1кВ ВВГнг(А)-LSLTх5х16
Кабель с медным и монолитными жилами, с изоляцией на1кВ ВВГнг(А)-LSLTх5х10
Кабель с медным и монолитными жилами, с изоляцией на1кВ ВВГнг(А)-LSLTх5х6
Кабель с медным и монолитными жилами, с изоляцией на1кВ ВВГнг(А)-LSLTх5х4
Кабель с медным и монолитным и жилами, с изоляцией на 1кВ ВВГнг(А)-LSLTх3х2,5
Кабель с медным и монолитным и жилами, с изоляцией на 1кВ ВВГнг(А)-LSLTх3х1,5
Провод с медной гибкой жилой, с изоляцией жёлто-зелёного цвета ПуГВнг(А)-LSLTх1х25
Провод с медной гибкой жилой, с изоляцией жёлто-зелёного цвета ПуГВнг(А)-LSLTх1х6
Электра монтажные материалы
Лоток стальной оцинкованный перфорированный 200х50х3000ммтолщина 1,0 мм
Крышка кабельного листового лотка 200x3000(DRLU200DD)
Лоток стальной оцинкованный перфорированный 100х50х3000ммтолщина1,0 мм
Крышка кабельного листового лотка 100x3000(DRL100DD)
Лоток стальной оцинкованный перфорированный 400х50х3000 толщина1,0 мм
Угол CPO90 горизонтальный 90 градусов 400х50 в комплекте с крепежными
Элементами и соединительными пластинами
Угол CPO90 горизонтальный 90 градусов 200х50 в комплекте с крепежными
Элементами и соединительными пластинами
Угол CPO90 горизонтальный 90 градусов 100х50 в комплекте с крепежными
Элементами и соединительными пластинами
Крышка на угол CPO-90 горизонтальный основание 400 мм
Крышка на угол CPO-90 горизонтальный основание 200 мм
Крышка на угол CPO-90 горизонтальный основание 100 мм
Короб 638081Metra100х50мм 1 канал («Legrand»)
Заглушка 638035 для короба Metra100х50 мм.
Отвод 638034 Т-образный для короба Metra100х50 мм.
Полоса 40х4 горяче оцинкованная (NC2444)
ТРУБА СТАЛЬ ЭЛЕКТРОСВАРНАЯ ПРЯМОШОВНАЯОЦДН 108Х3,5мм (ДУ 100) ГОСТ
10704-91 ТМК
Труба жесткая оцинкованная ø50x1,2x3000 мм
Труба гофрированная ПВХ ∅20 мм с протяжкой
Держатель с защелкой d20мм
Средства защиты
Диэлектрические перчатки до 1000В, бесшовные размером 350х135х1,1;2,5мм
Диэлектрические боты
Диэлектрические коврики размером 700х700мм
Защитные очки размером 03-6
Указатель (индикатор) напряжения 100-500ВМИН-1
