Коробка радиотрансляционная РОН

Коробка универсальная типа "РОН" для радиотрансляционной сети устанавливается на магистральном или другом направлении абонентской линии с возможностью подключения двух отдельных направлений радиотрансляционной сети внутридомовых проводов. Коробка является одновременно ограничительной и ответвительной.

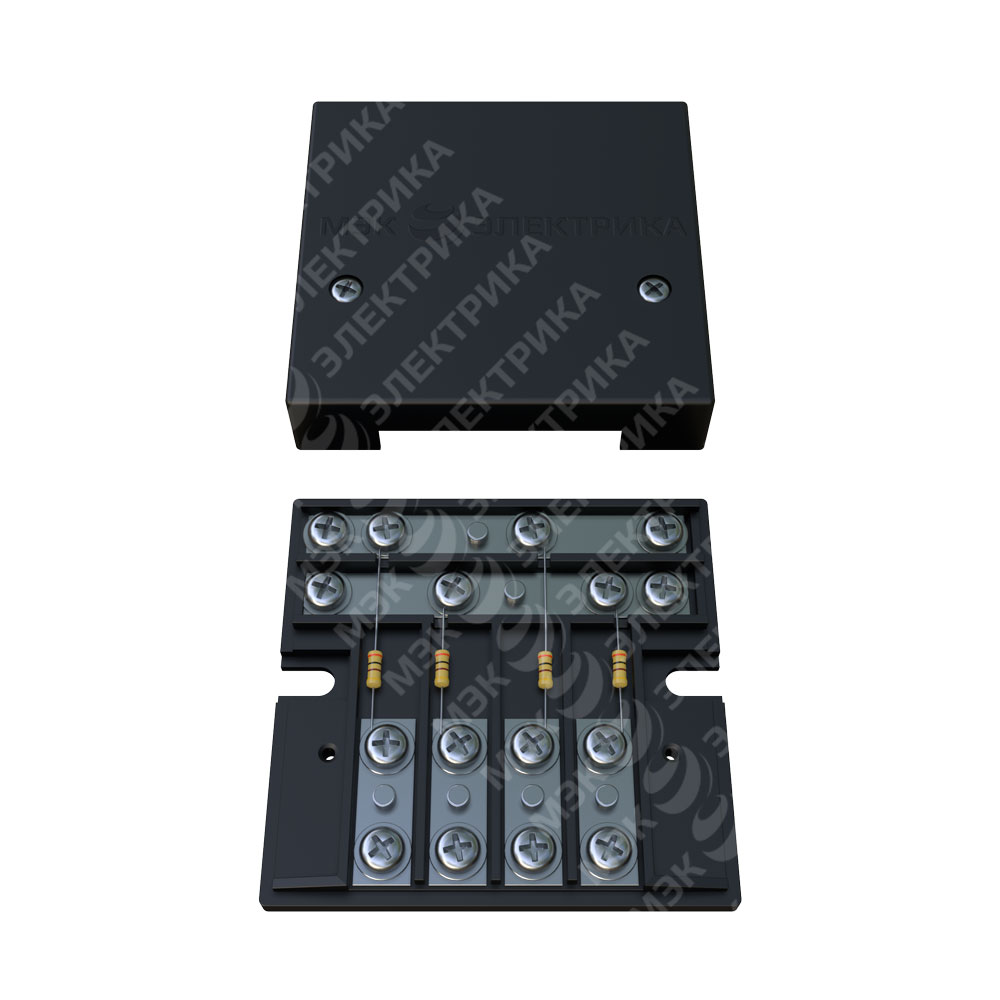

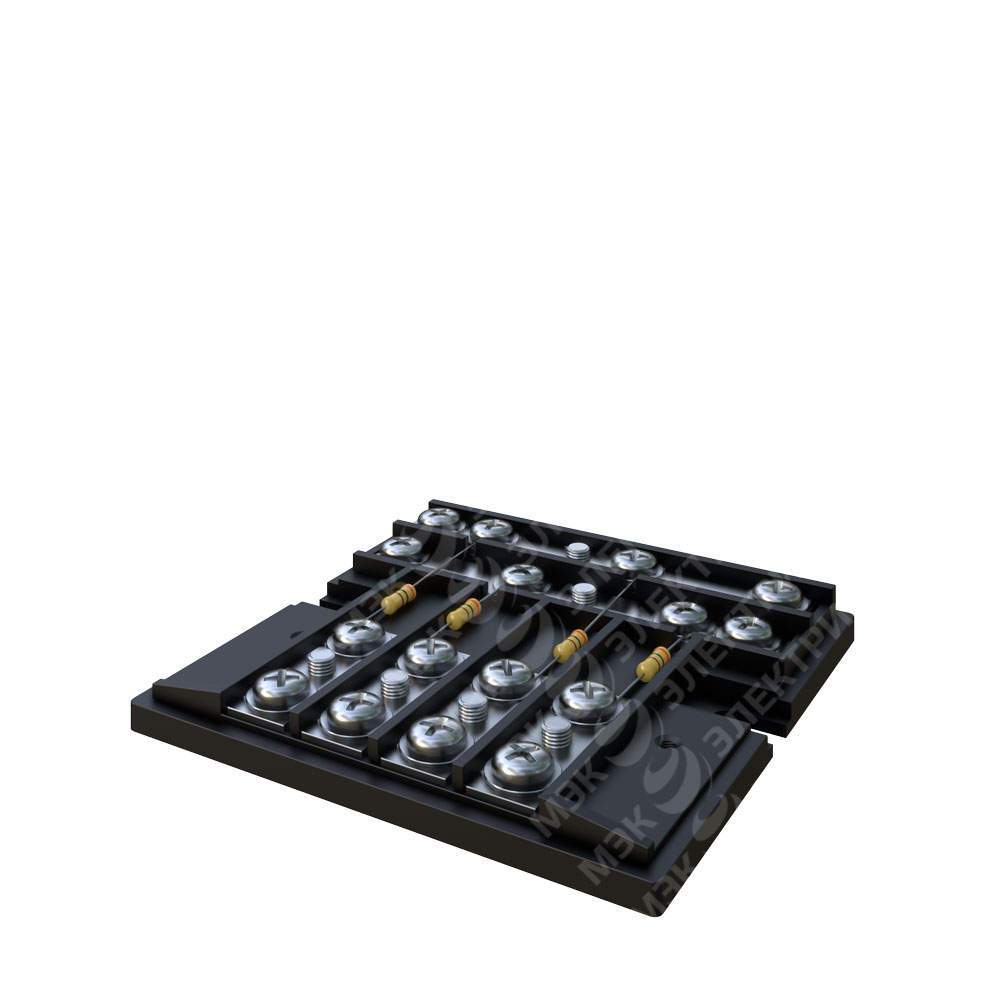

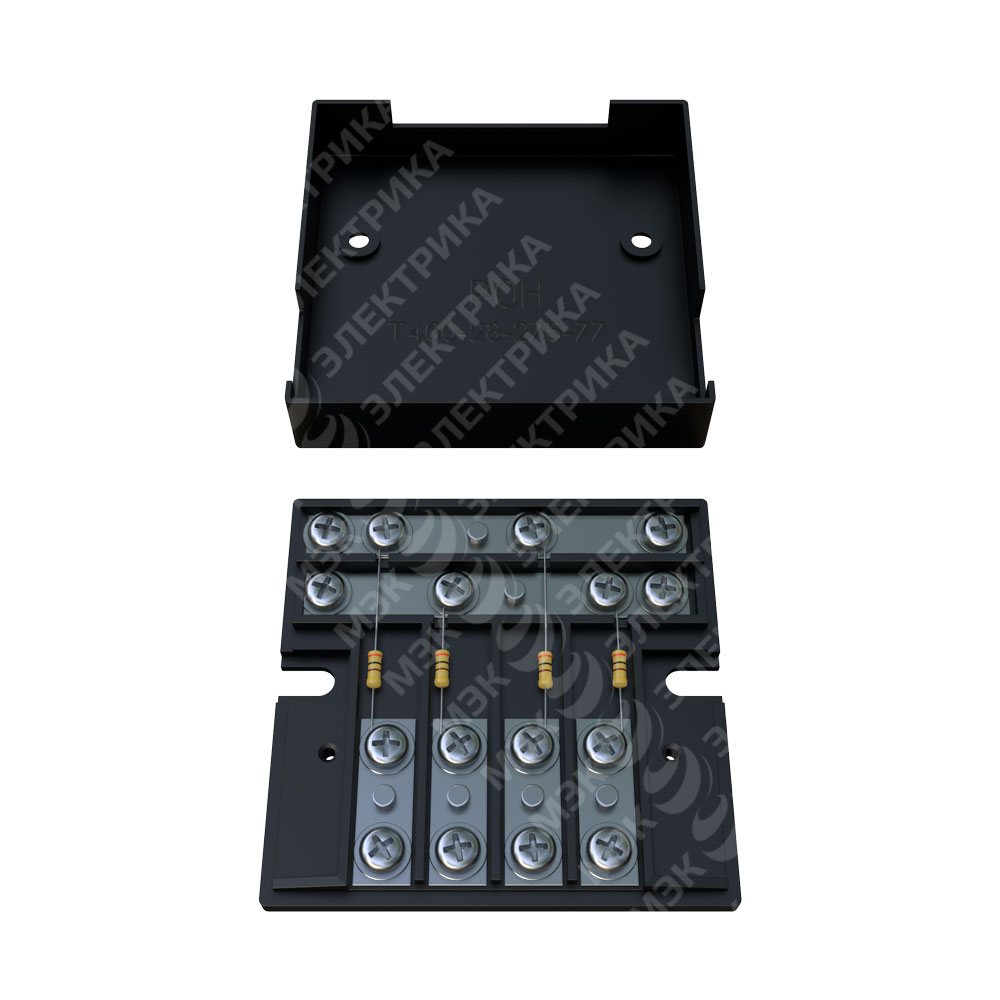

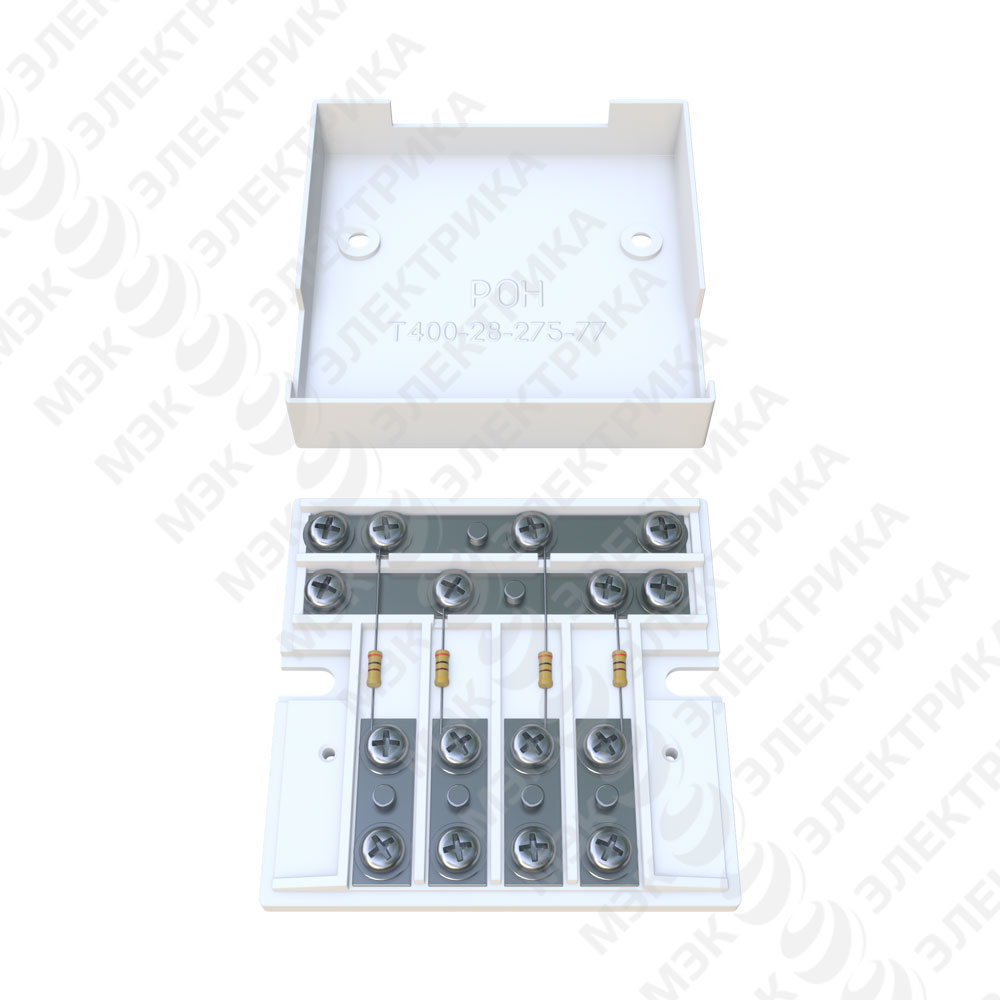

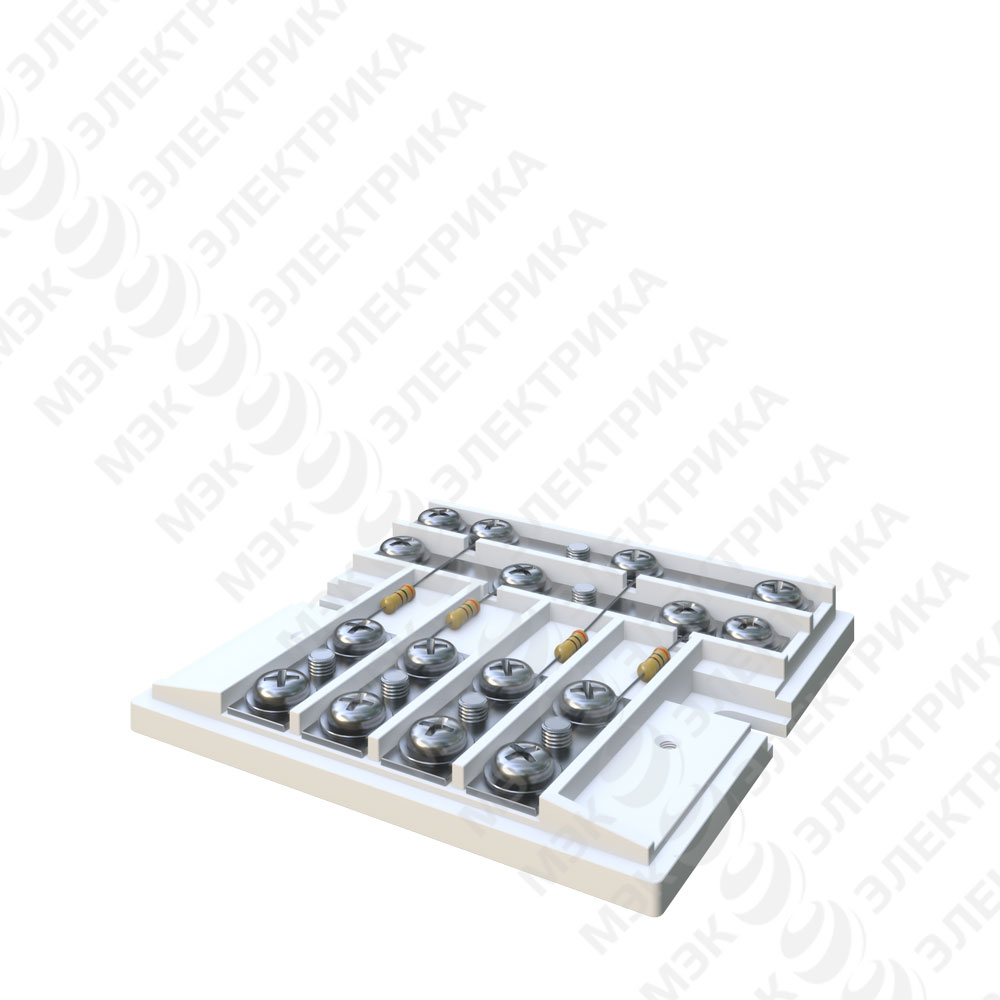

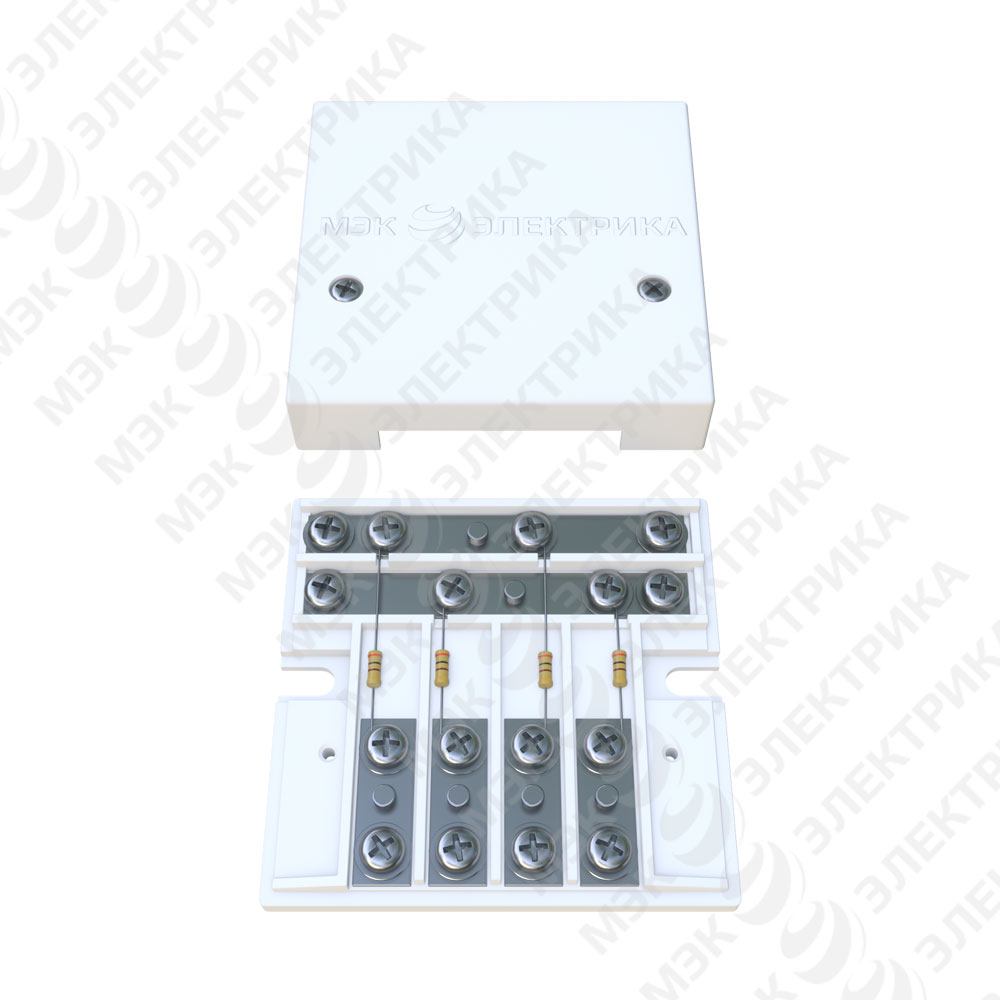

Компоновка устройства

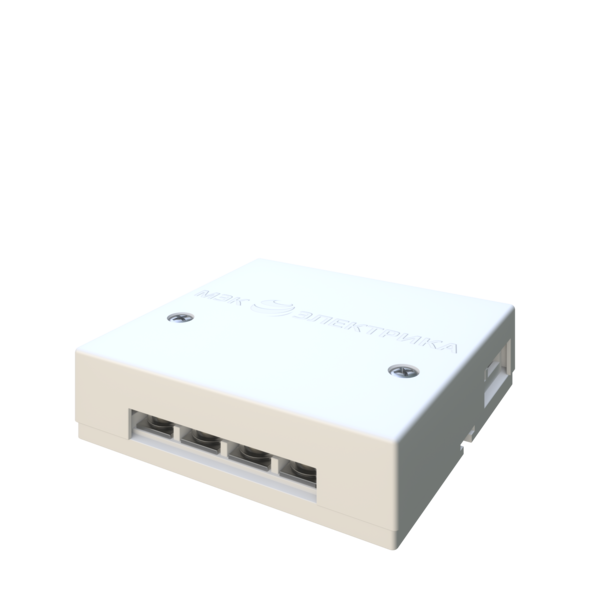

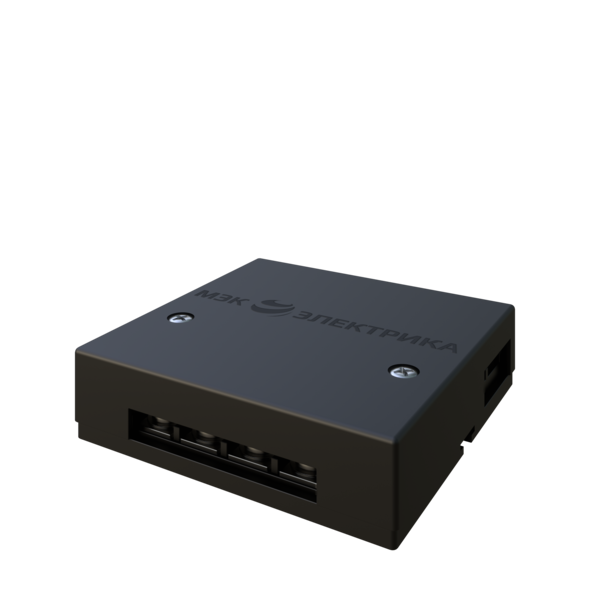

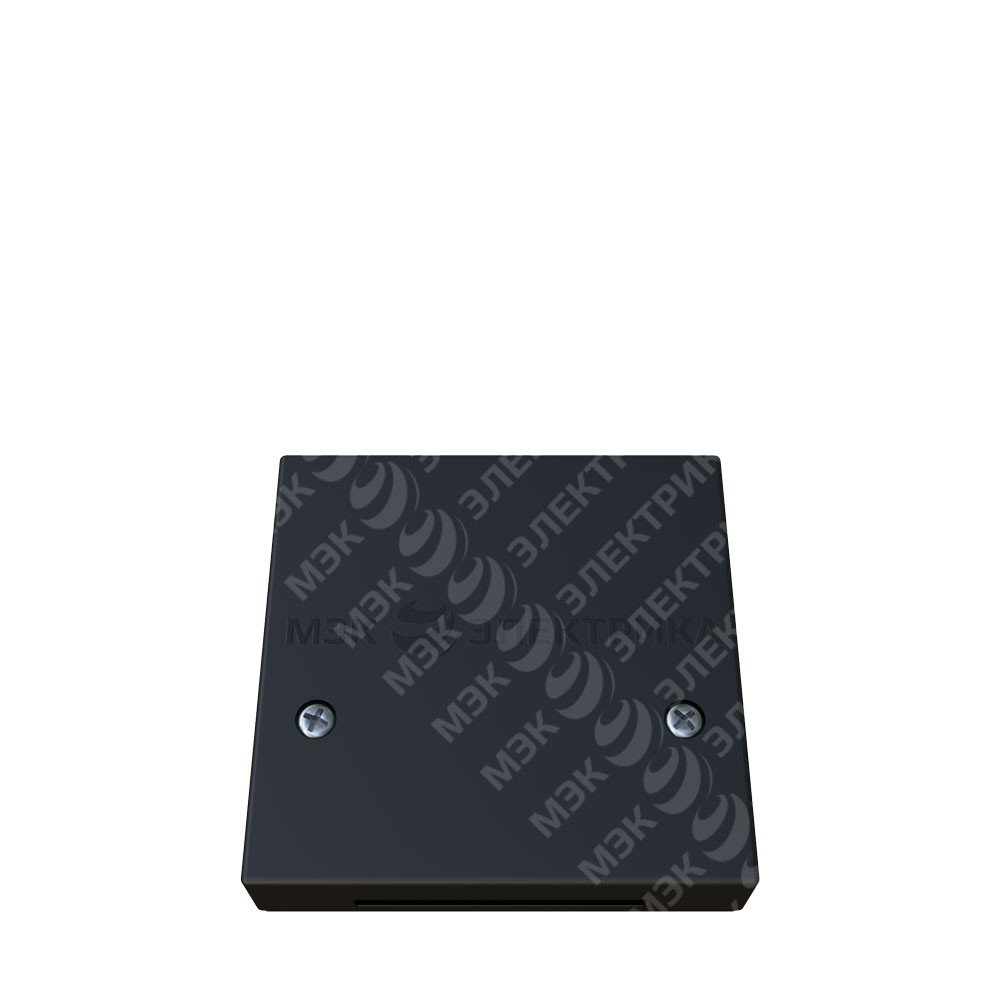

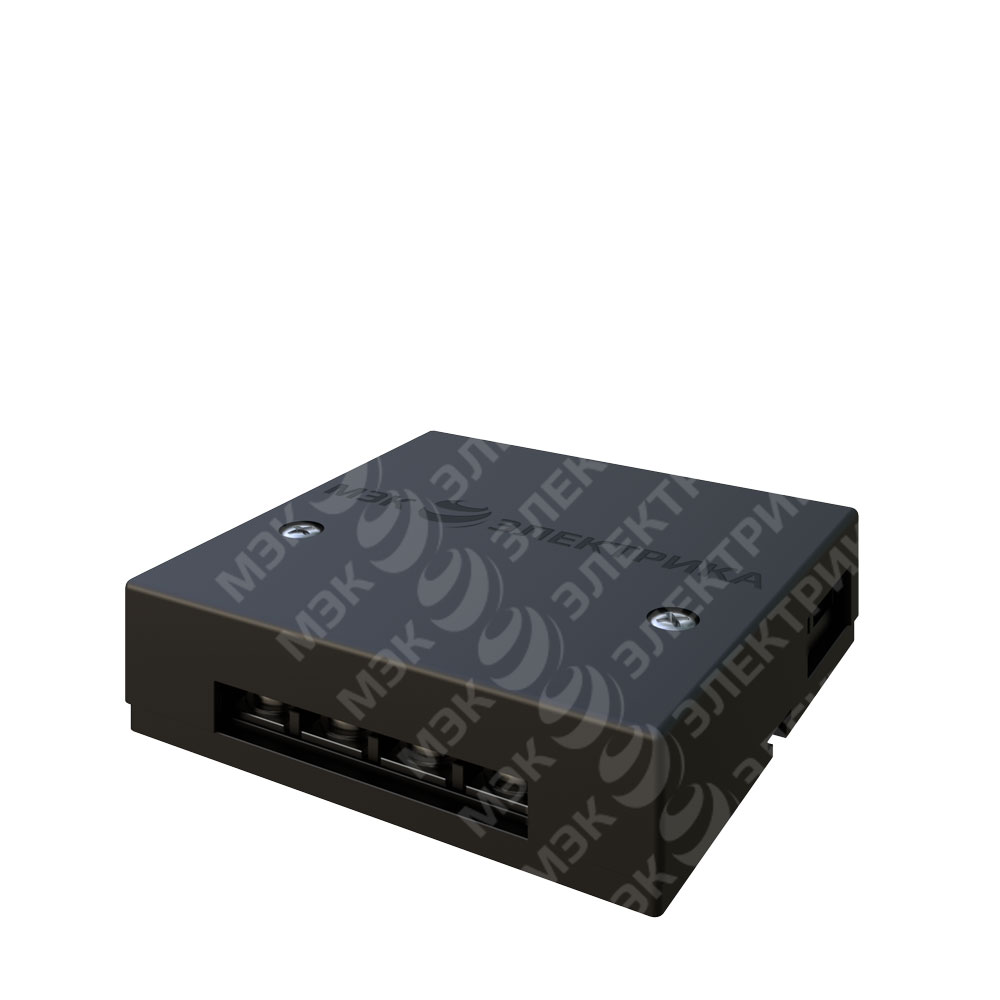

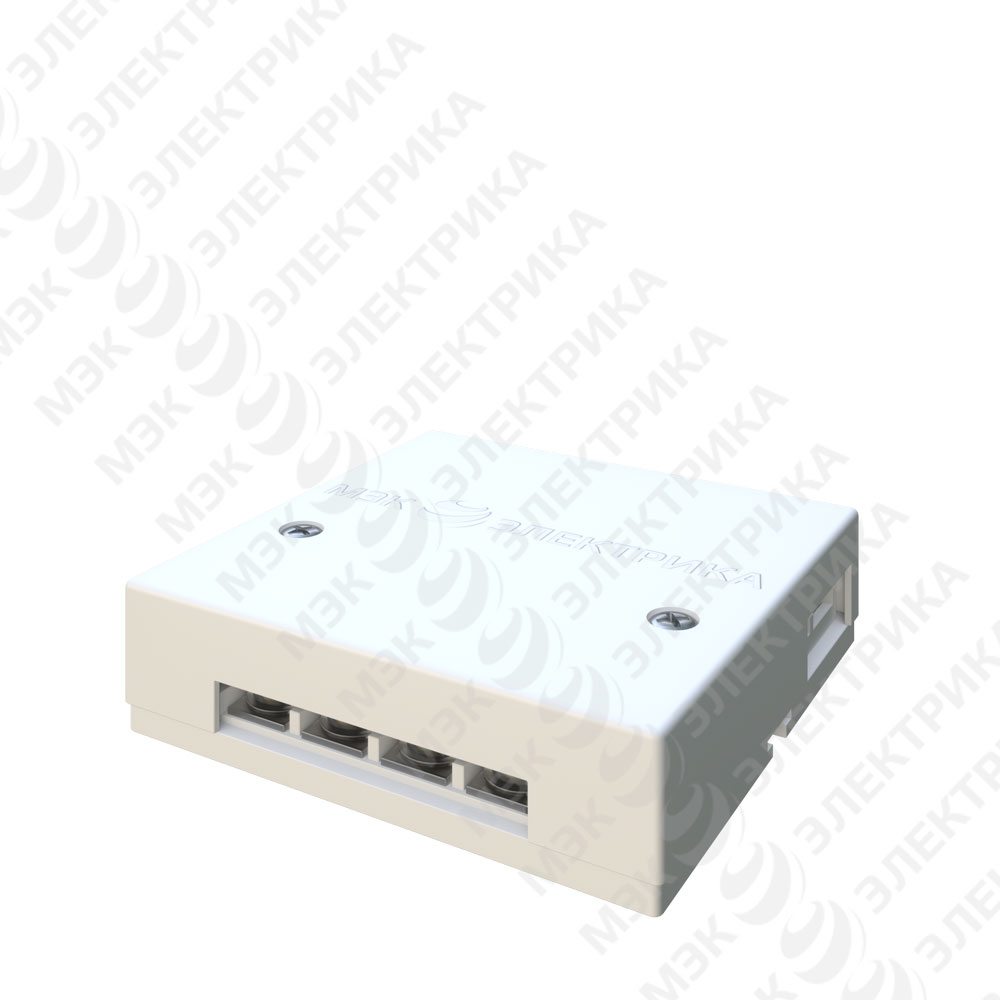

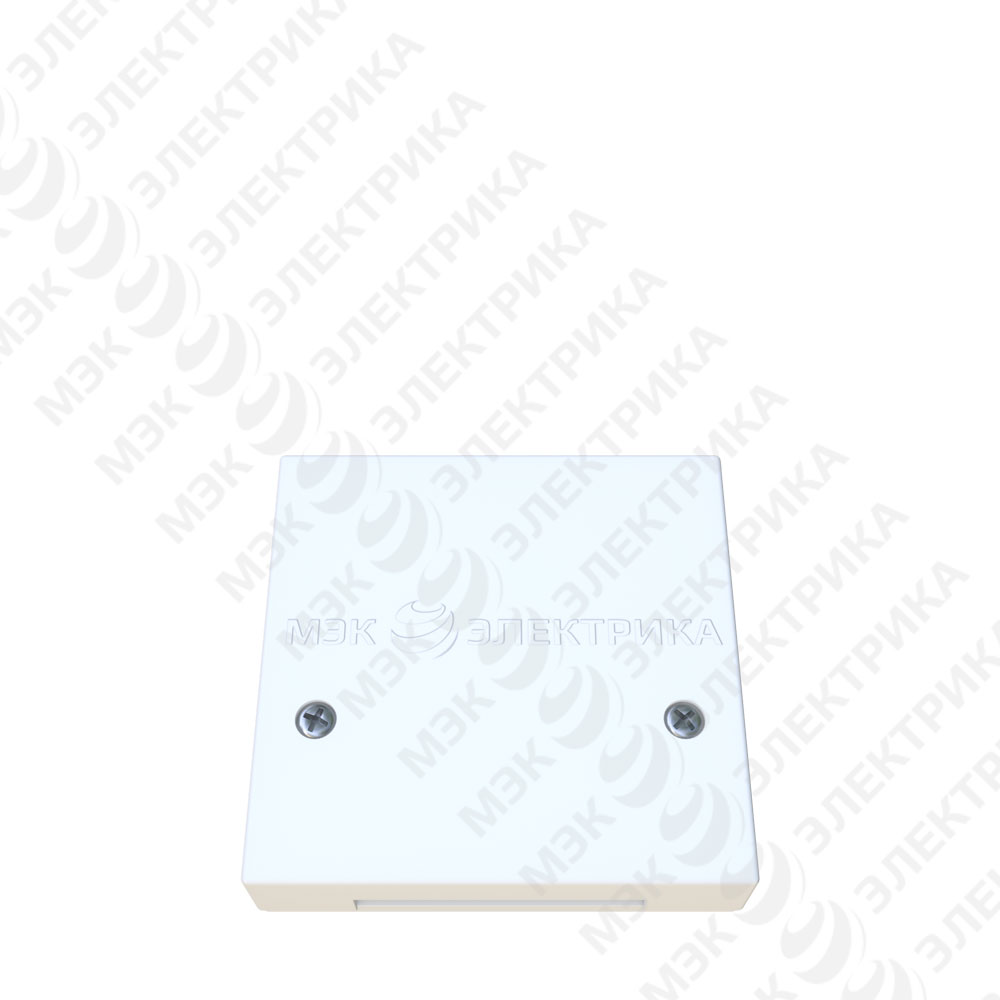

Внешний вид устройства

Схема устройства коробки типа РОН

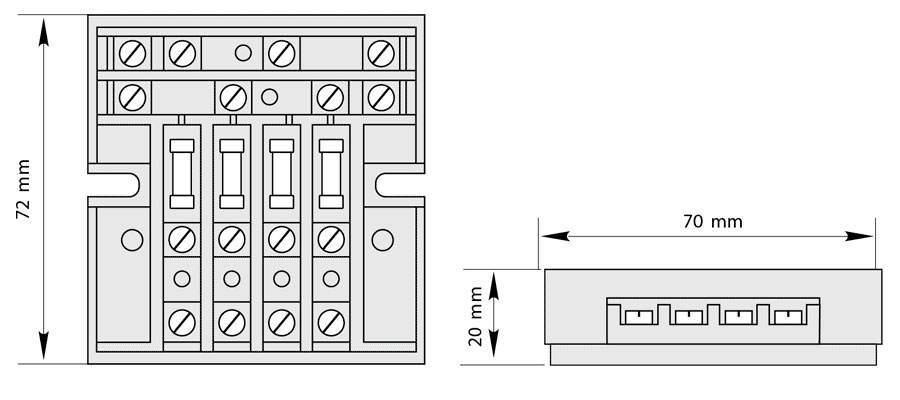

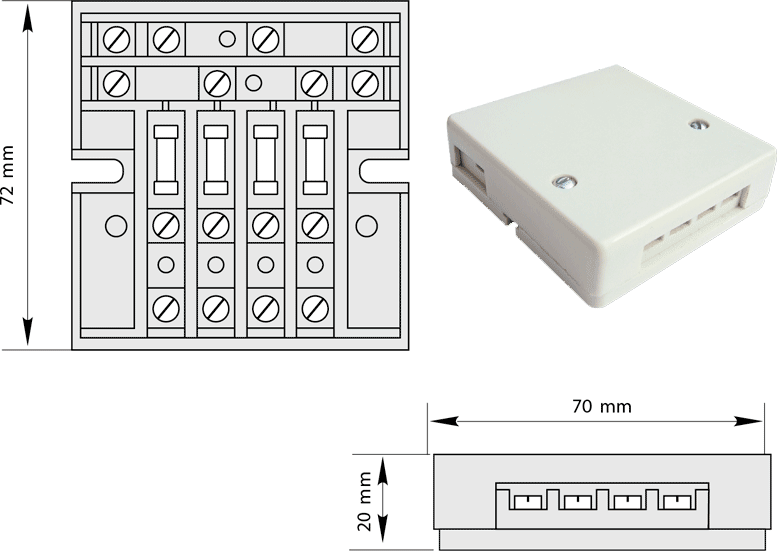

Общий вид и габаритные размеры коробки типа РОН

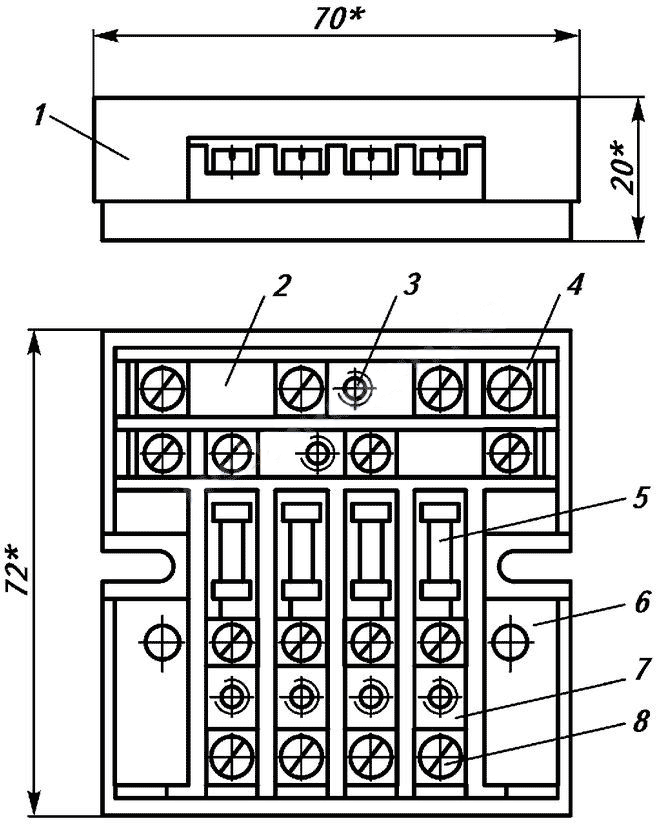

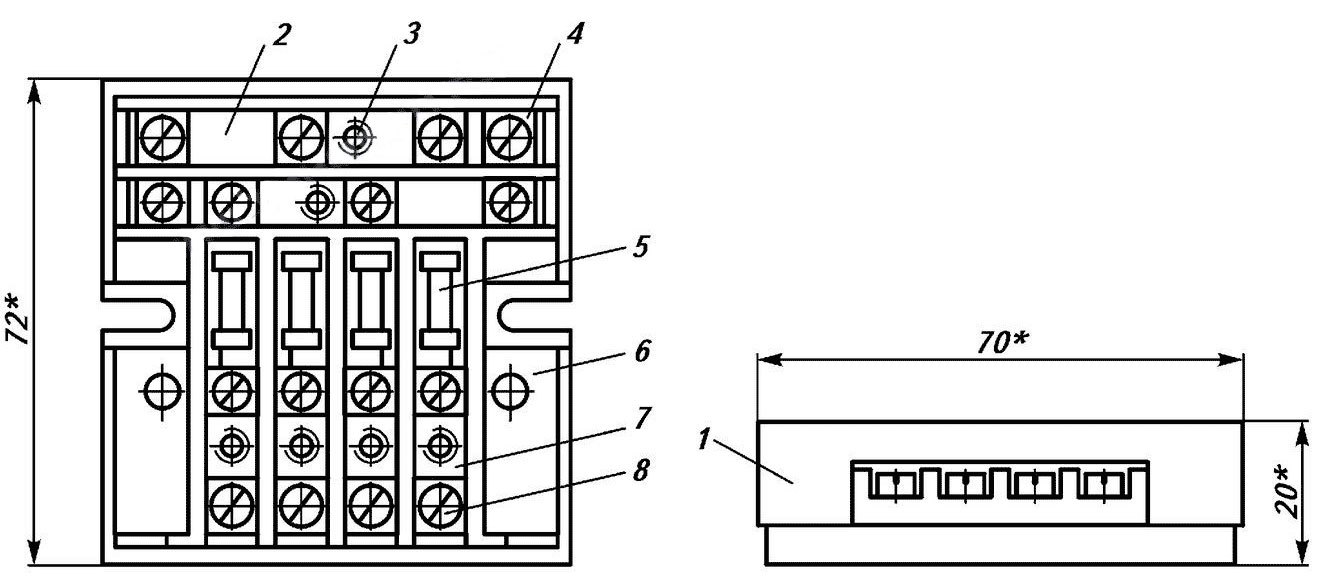

Условные обозначения:

1 - крышка;
2 - шинка;
3, 8 - винты;
4 - шайба;
5 - резистор;
6 - корпус;
7 - зажим

Крышка и корпус коробки изготовляются из полистирола УПМ-508 ГОСТ 28250-89Е. Допускается применять другие марки пластмасс, аналогичные по своим свойствам.

В коробке установлены 4 резистора типа МЛТ-0,25 или МЛТ-0,5 по ТУ 11-ОЖО.467.180 ТУ с допустимым отклонением сопротивления + 10% номинального значения.

Сопротивления резисторов по требованию заказчика могут быть 50-75 Ом или 200-300 Ом в зависимости от номинального значения напряжения в абонентской сети. Металлические детали коробок должны иметь защитное покрытие по ГОСТ 9.303-84 корпуса и крышки коробок взаимозаменяемы. Зажимы контактные винтовые по ГОСТ 25034-85.

В комплект поставки входят: коробки в собранном виде, этикетка на 10 коробок по ГОСТ 2.601-95.

Рон-2 устанавливается на магистральном или другом направлении абонентской линии с возможностью подключения двух отдельных направлений радиотрансляционной сети внутридомовых проводов.

Масса, кг, не более - 0,15
Габаритные размеры: 72х70х20 мм
