АВБбШв 5х50

Кабели предназначены для передачи и распределения
электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ, номинальной частотой 50 Гц.

Силовые кабели АВБбШв 5х50 используются
для прокладки и эксплуатации в земле, траншеях, помещениях, на открытом воздухе, а так в электроинсталяционных изделиях (лотках, трубах, туннелях и тому подобное). Кабель можно применять при незначительных растягивающих усилиях, а так же при механическом воздействии.

Кабели АВБбШв 5х50 применяются для прокладки:
- в воздухе при отсутствии опасности механических
повреждений в ходе эксплуатации;
- в земле, траншеях с низкой, средей или
высокой коррозийной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- для прокладки в сухих или сырых помещениях
(туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью;
- для прокладки на специальных кабельных
эстакадах по мостам и в блоках;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах
класса В- I6, В-Ir, В-IIa, B-IIa;
кабель АВБбШв 5х50 с медными жилами применяется
для прокладки групповых осветительных сетей во взрывоопасных зонах класса B-Ia.

Расшифровка маркировки АВБбШв 5х50:
А - алюминиевые токопроводящие жилы.
В - изоляция из поливинилхлорида.
Бб - броня из двух стальных оцинкованных
лент.
Шв - защитный шланг из ПВХ пластиката.
5 - количество алюминиевых токопроводящих
жил.
50 - сечение алюминиевых жил в квадратных
миллиметрах.

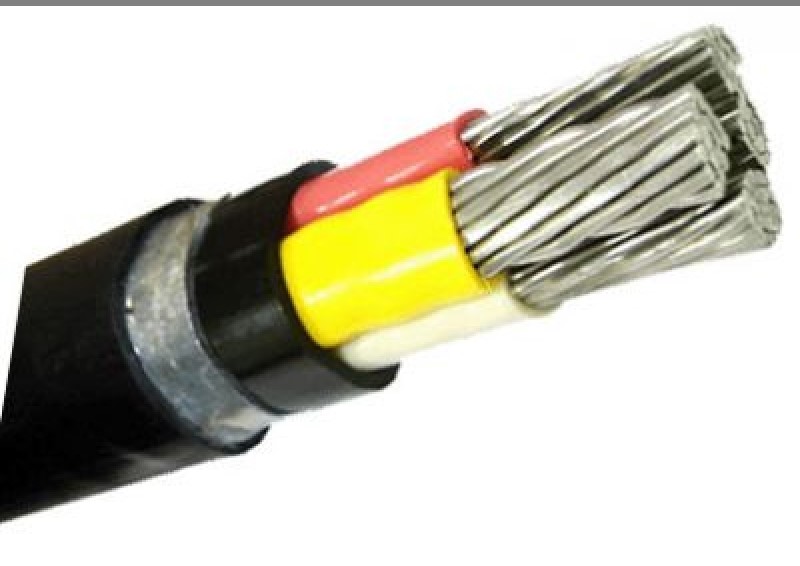

Конструкция кабеля АВБбШв 5х50:
1) Жила - алюминиевая однопроволочная или
многопроволочная.
2) Изоляция - из ПВХ пластиката.
3) Оболочка - из поливинилхлорида.
4) Броня - из двух стальных оцинкованных
лент.
5) Защитный шланг - из ПВХ пластиката.
