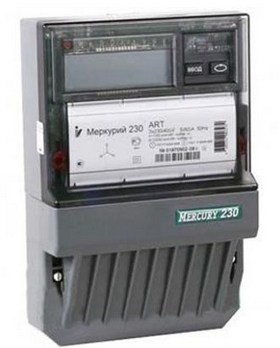

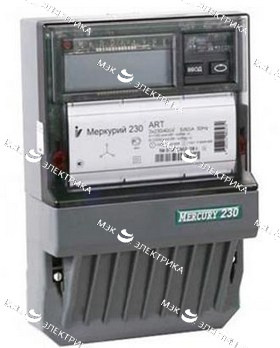

Меркурий 230 ART-02 CN

     Счетчики предназначены
для учета активной и реактивной электрической энергии и мощности в одном или двух направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

      Эксплуатируются автономно
или в составе любых информационно-измерительных систем технического и коммерческого учёта.

Базовые функции (все модификации):
1.) Измерение, учёт, хранение, вывод на ЖКИ
и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- всего от сброса показаний
- за текущие сутки и на начало суток
- за предыдущие сутки и на начало суток
- за текущий месяц и на начало месяца
- за каждый из 11 предыдущих месяцев и на
начало месяцев
- за текущий год и на начало года
- за предыдущий год и на начало года.
2.) Тарификатор счётчика обеспечивает возможность
учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
3.) Возможен учёт технических потерь в линиях
электропередач и силовых трансформаторах.
4.) Дополнительно счётчик обеспечивает
измерение следующих параметров электросети:
- мгновенных значений активной, реактивной
и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующих значений фазных токов, напряжений,
углов между фазными напряжениями частоты сети коэффициентов мощности по каждой фазе и по сумме фаз.
5.) Контроль мощности нагрузки или энергии
с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.
6.) Наличие журналов в которых фиксируются:
- время включения выключения счётчика
- время пропадания / появления фаз 1,2,3
- время вскрытия / закрытия прибора
- время коррекции тарифного расписания
- время превышения установленных лимитов
энергии и мощности
- всего 22 различных события.


Дополнительные функции (в зависимости
от модификации):
1.) Учёт активной и реактивной энергии в
двух направлениях (приём, отдача).
2.) Учёт активной энергии прямого направления
отдельно в каждой фазе сети. 3.) Хранение двухканального архива значений средних мощностей активной и реактивной энергии и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
4.) Фиксация утренних и вечерних максимумов
активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
5.) Наличие журналов: событий, статусного
(кольцевые по 10 записей на каждое событие), в которых фиксируются:
- время включения выключения счётчика
- время пропадания / появления фаз 1,2,3
- время вскрытия / закрытия прибора
- время коррекции тарифного расписания
- время превышения установленных лимитов
энергии и мощности
- всего 22 различных события
6.) Контроль показателей качества электроэнергии
(ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)
7.) Подключение внешнего резервного питания
для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания


Счётчики отображают на ЖК-индикаторе:
- значение потреблённой активной и реактивной
электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной
и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
- утренний и вечерний максимумы активной
и реактивной мощности в текущем и 3-х предыдущих месяцах;
- коэффициент мощности по каждой фазе и
суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
- параметры модема силовой сети;
- пиктограмма уровня сигнала модема PLC;




     В обозначении счётчиков
(варианты исполнений): МЕРКУРИЙ 230ART-0X O K R(G,B,F,E,Z) R(L,B,F,E,Z)
230 - серия счётчика
A - измерение активной энергии
R - измерение реактивной энергии
T - наличие внутреннего тарификатора
2 - на два направления учёта
О К- управление нагрузкой, а именно:
О - через реле внутри счётчика;
К - через выход управления внешним устройством
отключения; R (G,B,F,E,Z) - интерфейс №1, а именно:
R - интерфейс RS485
G - модем GSM
B - BlueTooth
F - RF (радиоинтерфейс)
E - Ethernet
Z - ZigBee
R (L,B,F,E,Z) - интерфейс №2, а именно:
R - интерфейс RS485
L - модем PLC
B - BlueTooth
F - RF (радиоинтерфейс)
E - Ethernet
Z - ZigBee




Условное обозначение счетчика     Номинальное
напряжение, В     Номин. (макс.) ток, А      Класс точности активной/реактивной энергии
Интерфейс связи     Профиль мощности, профиль
потерь     Журнал событий
Меркурий 230 ART-00 C(R)N     3*57.7/100     5(7.5)     0.5S/1.0

CAN или RS485     -     -
Меркурий 230 ART-01 C(R)N     3*230/400     5(60)
    1.0/2.0     CAN или RS485     -     -
Меркурий 230 ART-02 C(R)N     3*230/400     10(100)      1.0/2.0
    CAN или RS485     -     -
Меркурий 230 ART-03 C(R)N     3*230/400     5(7.5)
0.5S/1.0     CAN или RS485     -     -
Меркурий 230 ART-00 PQC(R)SIN     3*57.7/100     5(7.5)
     0.5S/1.0     CAN или RS485, IrDA     +     +
Меркурий 230 ART-01 PQC(R)SIN     3*230/400     5(60)
     1.0/2.0     CAN или RS485, IrDA     +     +
Меркурий 230 ART-02 PQC(R)SIN     3*230/400     10(100)
    1.0/2.0     CAN или RS485, IrDA      +
