Описание

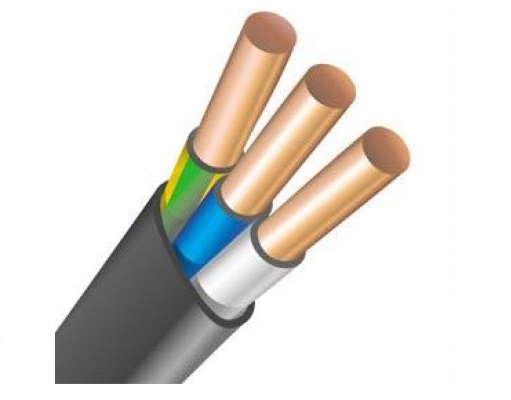

ВВГнг-FRLS 3x1,5 Кабель силовой с пластмассовой изоляцией, огнестойкий, с низким дымо- и газовыделением, на напряжение до 1кВ, от -50°С до +50°С, одножильный (100m)
Кабели огнестойкие с медными жилами, не распространяющие горение, с низким дымо- и газовыделением.
FR – огнестойкость, параметр характеризующий работоспособность кабельного изделия, т. е. способность кабеля продолжать выполнять заданные функции при воздействии и после воздействия источником пламени в течение заданного периода времени, в нашем случае, в течение трёх и более часов.
Нг FRLS – кабель огнестойкий, не распространяющий горение при групповой прокладке, с пониженным дымо- и газовыделением.
(a) – индекс (а) в маркировке кабеля обозначает соответствие категории А по нераспространению горения при групповой прокладке , кабели категории (а) считаются самыми безопасными по нераспространению горения.
Кабели предназначены для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках при переменном напряжении до 1кВ частотой до 50 Гц и постоянном напряжении 1кВ.
Используется для одиночной или групповой прокладки цепей питания электроприёмников систем противопожарной защиты, операционных и реанимационно-анестезионного оборудования больниц и стационаров, в местах массового скопления людей, на специфических производствах, деятельность которых связана с источниками открытого огня, либо высокими темературами, а также другого оборудования, которое должно сохранять работоспособность в условиях пожара.
Конструкция.
1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы.
2. Термический барьер – защитный слой, обмотка токопроводящих жил из слюдосодержащих лент, наложенных раздельно на каждую жилу.
3. Изоляция - из поливинилхлоридного пластиката пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
4. Внутренняя оболочка - из ПВХ пластиката пониженной пожароопасности.
5. Наружняя оболочка - из поливинилхлоридного пластиката пониженной пожароопасности.
Характеристики
|
Количество жил |
3 |
Сечение, мм2 |
1,5 |
Номинальное напряжение,
кВ |
до 0,66
|
Наружный диаметр, мм |
11,9 |
Относительная влажность
воздуха (при температуре до +35 °С) |
До 90 % |
Температура эксплуатации
кабеля, °С |
-40 / +50 |
Предельная длительно
допустимая рабочая температура жил, °С |
70 |
Предельно допустимая
температура нагрева жил кабелей в аварийном режиме (или в режиме
перегрузки), °С |
80 |
Максимальная температура
нагрева жил при коротком замыкании, °С (4 с.) |
160 |
Минимально допустимый
радиус изгиба кабеля ВВГ при прокладке |
7,5 диам.кабеля |
