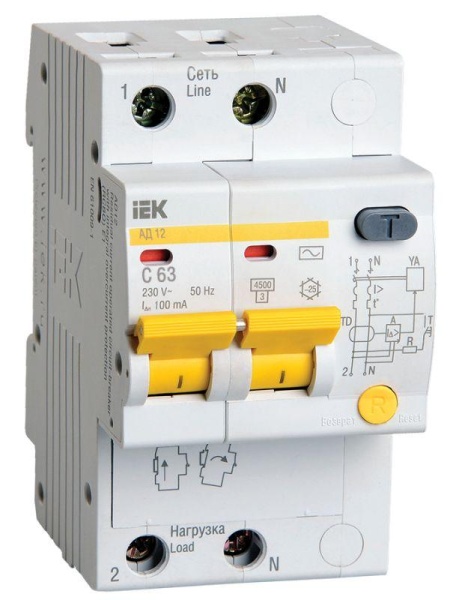

Выключатель автоматический дифференциального тока 2п C 63А 100мА тип AC 4.5кА АД-12 IEK MAD10-2-063-

Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).

В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.

В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

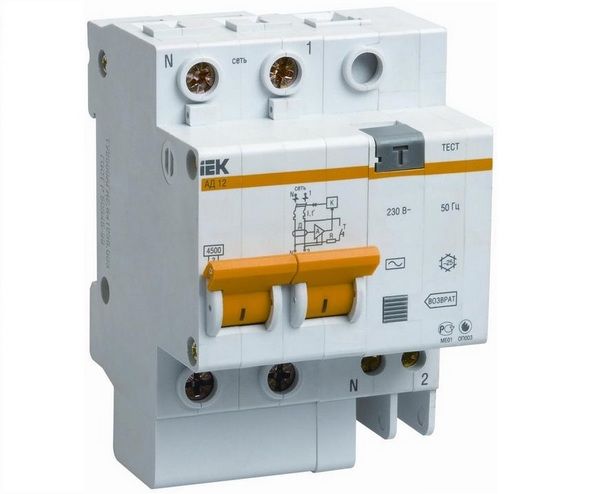

Быстродействующий защитный выключатель,
реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты – защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции; предотвращение пожаров вследствие протекания токов утечки на землю; защиту от перегрузки и короткого замыкания. Аппарат сохраняет работоспособность при пониженном напряжении сети (до 50 В) и обладает высокой механической износостойкостью. В аппарате предусмотрена индикация срабатывания от дифференциального тока.

Преимущества:
• Комбинированная схема с электронным
модулем дифференциальной защиты и встроенным выключателем серии ВА4729.
• Встроенная защита от импульсных (грозовых
перенапряжений) – варистор класса D.
• Наиболее надёжная защита человека при
прямом прикосновении к токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур
от –25 °С до +50 °С.
• Насечки на контактных зажимах снижают
тепловые потери и увеличивают механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности
устройства и правильности подключения.
• Наличие кнопки ВОЗВРАТ для индикации
срабатывания от дифференциального тока.
• Возможность установки дополнительных
устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.
