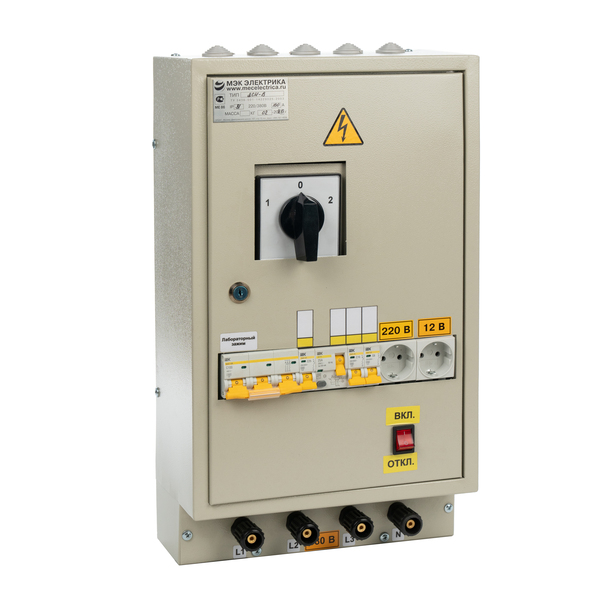

Ящик собственных нужд ЯСН-10кВ

Ящик предназначен для подключения цепей освещения напряжением 12 и 220 В трансформаторных подстанций, а также передвижных измерительных и испытательных устройств, для проверки защиты и автоматики. В ящике имеются зажимы для подключения вышеуказанных приборов. Ящик может использоваться и в других целях, для которых подходят его . Для защиты, подключаемых к ящику потребителей, от перегрузки и коротких замыканий установлены автоматические выключатели на номинальные токи 6А, 10А, 16А, 63А. ЯСН имеет пакетный переключатель позволяющий осуществлять питание от двух линий 380В.

Структура обозначения:
ЯСН - (В, М, УИ) - У3
У3 - Вид климатического исполнения по ГОСТ15150-69
и ГОСТ 15543.1-89.
Модификация:
В – номимальный ток 100А, с УЗО, без измерительных
приборов
М – номинальный ток 63А, без УЗО, без измерительных
приборов
УИ – номинальный ток 63А, с УЗО, с вольтметром
